10KVA enfaset polmontert distribusjonstransformator
Fase: enfase
Kapasitet: 10 kVa
Primær BLL: 125 kV
Sekundær BLL: 30 kV
Materiale: Aluminium
Har du spørsmål? GNEE salgsrepresentanter er tilgjengelige for live chat nå
Send e-post:sales@gneeelectric.com
Tlf:+8615824687445

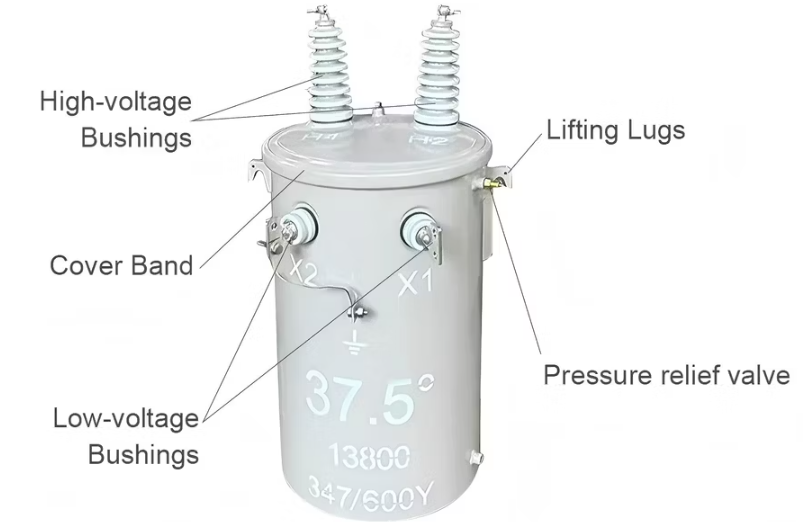

Transformatoren er sylindertetningsstruktur. Hver og en er fikset med jordingsenheter, kroker, supanlegg og en eller to høyspenningsbussing på dekselet, lavspenningsbussing på veggen på tanken og øyebolten, tilkoblingsterminaler. Tappeskifteren skal justeres med basing på instruksjonen etter strømmen.
10KVA overhead distribusjonstransformatorHoveddata
| Transformatortype | Overhead distribusjonstransformator, konvensjonell type |
| Fase | Enkeltfase |
| Kapasitet | 10 kVa |
| Primær spenning | 12470 |
| Primær spenningsklasse | 25 kV klasse |
| Sekundær spenning | 120/240V (L-N-L) |
| Sekundær bil | 30 kV |
| Hyppighet | 60 Hz |
| Temperaturøkning | 65 grad |
| Isolasjonsvurdering | Klasse E -isolasjon - 120 grad, 248 grader F |
| Kjøleklasse | Knan; Selvkjølt |
| Effektivitetsstandard (er) | Oppfyller DOE 2016 -standarder, oppfyller CSA -standarder oppfyller ANSI/IEEE -standarder |
| Svingete materiale | Kopper |
| Omgivelsestemperaturvurdering | 40 grad |
| Omgivelsestemperaturområde | -40 grad til +40 grad (-50 grad f til +104 grad f) |
| Lydnivå | 48 DBA |
| Tankmateriale | 304 rustfritt stål |
| Rangeringer | Møter/overskrider DOE 2016 effektivitetsvurderinger |
| Effektivitet | 98.30% |
| Ingen belastningstap (i watt) | +/- 47W |
| Full belastningstap (i watt) | +/- 156W |
| Totalt belastningstap (i Watts) | +/- 203W |
10KVA enfaset polmontert distribusjonstransformatorTegning
Teknisk spesifikasjon for enfasestangmontert transformator
|
Rangert kraft |
Primær spenning |
Sekundær spenning |
Ingen belastningstap (W) |
Lasttap (W) |
|
3 kva |
6KV 6.66KV . 6.35 KV 7.2KV 7.6KV 10KV 11KV 13.2KV 13.8KV |
120/240V 240/480V 139/277V 120/208V 600V |
9 |
45 |
|
5 KVA |
19 |
75 |
||
|
10 kVa |
36 |
120 |
||
|
15 KVA |
50 |
195 |
||
|
25 KVA |
80 |
290 |
||
|
37,5 KVA |
105 |
360 |
||
|
50 KVA |
135 |
500 |
||
|
75 KVA |
190 |
650 |
||
|
100 KVA |
210 |
850 |
||
|
167 KVA |
350 |
1410 |
10KVA Pole Mount Overhead Transformer tilbehør
| MT-UPM-R7-1P-GMF-10KVA-SZ-BB-A6-BM-AZ-Z-M1 Pole Mount Overhead Transformer |
| Transformatortype:Overhead distribusjonstransformator, konvensjonell type |
| Transformatorkonfigurasjon:Væskefylt stolpe montert |
| Transformator polaritetstype:Subtraktiv |
| Fase:Enkeltfase |
| Kapasitet:10 kVa |
| Primær spenning:24940grdy/14400 Grounded Wye (2 Wire) |
| Primærspenningsbryter: N/A |
| Primærspenningsklasse:25 kV klasse |
| Primær fasor:Jordet Wye |
| Primær bil:125 kV |
| Sekundær spenning: 120/240V (L-N-L) |
| Sekundær spenningsklasse:1.2 kV klasse |
| Sekundær fasor:Dobbelt svingete enfase |
| Sekundær bil:30 kV |
| Hyppighet:60 Hz |
| Temperaturøkning:65 grad |
| Isolasjonsvurdering:Klasse E -isolasjon - 120 grad, 248 grader F |
| Tvangsluft (fans):Ingen |
| Kjøleklasse:Onan; Selvkjølt |
| Trykk på Changer:5-posisjon Trykkveksler m/ eksternt driftshåndtak |
| Trykk på Antall:(2) FCAN over, (2) FCBN nedenfor |
| Trykk på %: 2.5% |
| Trykk på Changer Switch Location:Midt i tankorganet, til venstre for monteringsbestemmelser |
| Impedans:1,0-4,5% typisk |
| Primær tilkoblingstype:Live Bushing Lug |
| Primær avslutning:Porselen høyspenningsbøsing |
| Primærforbindelse Antall: (2) |
| Primære lynarrestere: N/A |
| Primær lynmonteringstilbud:Monteringsbestemmelser for å installere lynarrestor på H1 og H2 primære terminaler |
| Primær lynet Arrestors Spenning Rating: N/A |
| Primære lynarrestorer MCOV -vurdering: N/A |
| Sekundær tilkoblingstype:Live Bushing Lug |
| Sekundære tilkoblinger:Gjengede studterminaler |
| Sekundær tilkobling Antall: (3) |
| Sekundær nøytral forbindelse:Sekundær X2 nøytralt jordet til tank via 1/2 "-13 UNC Tappet hull, 7/16" Deep Bung & Copper Ground Strap |
| Terminaler:Tinnbelagt primær og sekundær - aksepterer kobber- eller aluminiumstilkoblinger |
| Grounding -bestemmelser:(1) Lug m/ jordingsstropp, Tank jording Lug |
| Transformatorbeskyttelse: N/A |
| Lastbruddbryter: N/A |
| Effektivitetsstandard (er):Oppfyller DOE 2016 -standarder, oppfyller ANSI/IEEE -standarder |
| K-Factor Rating (harmonisk avbøtning):K-1 (standard) |
| Pulse Drive -rating: N/A |
| Isolasjonsvæske:Mineralolje - Ikke PCB -væske |
| Væskekapasitet*:5,38 gallon |
| Væskevekt*:48,5 pund |
| Væskenivåindikator:Intern oljenivålinje |
| Temperaturindikator: N/A |
| Trykk/vakuumindikator: N/A |
| Trykkavlastningsanordning:Inkludert, automatisk handling |
| Feilindikator: N/A |
| Oljenivåmarkering:Innvendig |
| Fyllventil:N/A (tank fylt via flyttbart lokk) |
| Avløpsventil:1/2 "NPT -port m/ avtakbar bolt |
| Svingete materiale:Aluminium |
| Omgivelsestemperaturvurdering:40 grad |
| Lydnivå:48 DBA |
| Høyningsnivå: N/A |
| Kjernemateriale:Kornorientert stål |
| Tankmateriale:Belagt stål |
| Boligmateriale:Belagt stål m/ korrosjonsbestandig dekkbånd, avtakbart toppdeksel |
| Maskinvaremateriale:Rustfritt stålmaskinvare |
| Malingstype:Værbestandig og UV -resistent epoksybelegg og underbelegg |
| Fullfør farge:Hvit |
| Montering:Dobbelt hengerbrakett |
| Montering:Stangmontering via hangarbeslag |
| Løfter lugs:Inkludert |
| Dimensjoner*: 18.5''-W x 21.65''-D x 35.83''-H |
| Tankdiameter*:13.39 '' Od |
| Tørr vekt*:99,21 lb. |
| Total vekt (væske fylt)*:217 lb. |
Produktparameter for polmonteringstransformator
| Makt (KVA) |
Inngangsspenning (V) |
Utgangsspenning (V) |
Tap (W) | Dimensjon (MM) | Vekt (kg) |
|||
| Uten belastning | På last Tap |
W | D | H | ||||
| 5 | 34500/ 19920/ 13800/ 7957 13200/ 7620 12470/ 7200 eller andre |
120-240 240-480 347-600 |
19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Produktfunksjoner på 10kVA Pole Distribution Transformer
Denne 10KVA Pole Distribution Transformer har en kaldvalset silisiumstålkjerne, noe som reduserer tapet uten belastning med 30%. Dens polmonterte distribusjonstransformatorstruktur integrerer lynbeskyttelsesenheter og fullt forseglede oljetanker for tøffe utemiljøer. Som en single -fasestangmontert transformator, inkluderer viktige attributter:
Temperaturovervåking i sanntid med overbelastningsvarsler
Avtakbare høyspenningsforbindelser for enkelt vedlikehold
Ultra-stille operasjon (<45dB noise level)
Kortslutningstatningsertifisering (IEC 60076-5)
Fornybar energikompatibilitet (sol-/vindkraftgrensesnitt)
Den pol monterte distribusjonstransformatorrammen tåler 150 km/t vindhastigheter, mens Single -fasestangmontert transformator Modulær design muliggjør hurtig komponentstatning, og minimerer strømbruddsvarighetene. Forbedrede sikkerhetsfunksjoner inkluderer fuglevakter og manipuleringssikre bolter, og oppfyller IEEE C57.12.28 standarder.
Working Principle Pole Mount Transformer
Pole Distribution Transformer opererer via elektromagnetisk induksjon: 11 kV inngangsstrøm genererer vekslende fluks i den laminerte kjernen, noe som induserer 400V utgang i sekundære viklinger. Den polmonterte distribusjonstransformatoren bruker trinn-lap skjøtekjerner for å minimere virvelstrømmer, komplementert med olje-avkjørt avkjøling for termisk stabilitet. Som en single -fasestangmontert transformator, har den:
Automatiske trykkavlastningsventiler for beskyttelse av overbelastning
Off-Circuit Tap Changers (± 5% spenningsjustering)
Dielektrisk oljeservering av dobbeltkjøling/isolasjonsfunksjoner (IEC 60296 kompatibel)
Magnetisk fluksfordeling optimaliseres gjennom presisjonssårkobberspoler, og oppnår 98,5% effektivitet. Den pol -monterte distribusjonstransformatordesign sikrer lekkasjesikker ytelse over -30 grader til +55 graderingsmiljøer, mens single -fasestangmonterte transformator -gjennomføringer gir krypningsavstandsoverholdelse med IEC 61482.
