Arbeidsprinsipp for 1000kVA tørr type transformator

For å sette pris på påliteligheten til GNEE1000kVA tørr type transformator, er det viktig å forstå den sofistikerte konstruksjonen bak driften. I motsetning til tradisjonelle olje-nedsenkede enheter, enTre-tørrtransformator-typeer avhengig av luft og solide isolasjonsmaterialer for å håndtere spenningskonvertering.



Som spesialiststøpt harpiks tørr type transformatorprodusent, GNEE bruker prinsippene for elektromagnetisk induksjon kombinert med avansert materialvitenskap for å sikre at strømmen trappes ned trygt og effektivt for innendørs bruk.





På sitt mest grunnleggende nivå er1000kVA tørr type transformatoropererer basert på Faradays lov om elektromagnetisk induksjon. Når en vekselstrøm (AC) strømmer gjennom primærviklingen, skaper den en varierende magnetisk fluks i den laminerte silisiumstålkjernen. Denne fluksen går deretter gjennomtørr kjerne transformatorog induserer en spenning i sekundærviklingen.



"Tre-fase"-aspektet refererer til de tre settene med primære og sekundære viklinger arrangert rundt kjernen. I enTre-transformator for støpeharpiks, er disse fasene forskjøvet med 120 grader, noe som gir en balansert og kontinuerlig strømflyt som er avgjørende for de tunge-motorene og sensitive serverne som finnes i-høyhus og datasentre. Ved å nøyaktig-konstruere svingforholdet til disse viklingene, sikrer GNEE en nøyaktig spenningsutgang med minimalt energiavvik.

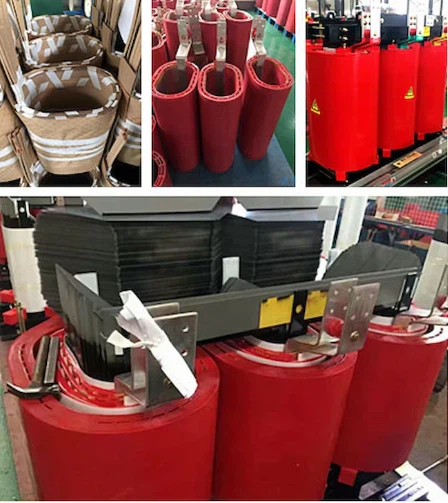

Kjernen, HV-viklingene og LV-viklingene til en krafttransformator i støpt harpiks.





En av de definerende egenskapene til enstøpt spole tørr type transformatorer fravær av flytende kjølevæske. På fabrikken vår bruker vi en vakuumstøpeprosess der høyspentviklingene er fullstendig innkapslet i epoksyharpiks. Dette skaper entransformator av støpt harpikssom er ugjennomtrengelig for "pusteproblemene" som oljefylte enheter står overfor.



Elektromagnetisk stabilitet:Harpiksen holder viklingene i en stiv struktur, og forhindrer de mekaniske vibrasjonene som forårsaker støy og slitasje over tid.



Dielektrisk styrke:Epoksyen gir overlegen isolasjon, slik atTrefasetransformator innendørs-å håndtere høyspenning i en mye mer kompakt ramme.



Varmespredning:Selv om det er et "tørt" systemkrafttransformator i støpt harpiksbruker luftkanaler mellom spolene for å tillate naturlig konveksjon (AN) eller forsert luft (AF) kjøling for å frakte varme bort fra kjernen effektivt.





Effektivitet er hjørnesteinen i GNEEs designfilosofi. ENLavt tap Tørr-transformatoroppnår høy effektivitet ved å adressere to typer energitap: Jerntap og kobbertap.



Jerntap (ingen-belastningstap):Ved å bruke høy-kvalitetskorn-orientert silisiumstål itørr kjerne transformator, minimerer vi energien som går tapt gjennom hysterese og virvelstrømmer i selve kjernen.



Kobbertap (belastningstap):Ved å bruke høy-renhet elektrolytisk kobber eller aluminium for viklingene, vårstøpt harpiks distribusjonstransformatorminimerer motstanden, og sikrer at mer strøm når utstyret ditt og mindre går til spille som varme.



Dette fokuset på å redusere tap er grunnen til at vårtørr distribusjonstransformatorer det foretrukne valget for LEED-sertifiserte bygninger og grønne datasentre der hver kilowatt teller.





Komponent	Funksjon i 1000kVA-transformatoren	Materiale/funksjon
Magnetisk kjerne	Gir banen for magnetisk fluks	Kaldt-valset korn-orientert silisiumstål
HV Vikling	Mottar høyspenning fra nettet	Vakuum-støpt epoksyharpiks innkapslet
LV-vikling	Leverer nedtrappet-spenning til lasten	Kobber/aluminiumsfolie med høy-ledningsevne
Isolasjonssystem	Forhindrer elektrisk lysbue	Ikke-brennbare materialer i klasse F eller H
Temperaturkontroller	Overvåker spolevarme i sanntid.-	PT100 sensorer med digitalt display





Arbeidsprinsippet tiltørrstøpte harpikstransformatorergjør dem iboende tryggere for tettbefolkede områder. Fordi isolasjonen er solid og ikke-giftig, er det null risiko for oljelekkasjer som forurenser grunnvannet eller forårsaker brannfare i en kjeller- eller takinstallasjon.



Videre harstøpt harpiks distribusjonstransformatorer designet for å håndtere "Thermal Shock." Dette betyr at når et sykehus plutselig slår på utstyr med høye-trekk som en MR-maskin, kan transformatoren håndtere den raske temperaturøkningen uten at isolasjonen sprekker-et vanlig feilpunkt i enheter med lavere-kvalitet.





Forstå arbeidsprinsippet til en1000kVA tørr type transformatoravslører hvorfor det er hjertet i moderne elektrisk infrastruktur. Fra presisjonen tiltørr kjerne transformatortil holdbarheten tiltransformator av støpt harpiksfinish, sikrer GNEE at hver komponent er optimalisert for ytelse.



Som veteranstøpt harpiks tørr type transformator produsenter, kombinerer vi teoretisk fysikk med praktisk ingeniørfag for å gi deg enLavt tap Tørr-transformatorsom tåler tidens tann.

Be om et tilbud



Ser du etter en pålitelig tre-tørrtransformator-type for ditt neste prosjekt?

[SEND EN FORESPØRSEL NÅ]for å snakke med vårt tekniske team. Enten du trenger en standardtørr distribusjonstransformatoreller en tilpasset-konstruertstøpt spole tørr type transformator, GNEE har fabrikkkapasiteten og ekspertisen til å levere den perfekte løsningen direkte til nettstedet ditt.



Hva er den primære rollen til olje i oljenedsenkede transformatorer?

Transformatorer med olje i olje har doble funksjoner: isolasjon og kjøling. Den fungerer som en barriere for å forhindre elektriske lekkasjer og sprer generert varme, og forhindrer overoppheting og potensielle elektriske feil.



Hvor ofte bør den dielektriske styrketesten utføres?

Dielektriske styrketester anbefales vanligvis årlig eller som anbefalt av produsenten, i samsvar med driftsforholdene for å opprettholde optimal transformatorytelse.



Hvorfor er overvåking av oljenivåer avgjørende for vedlikehold av transformatorer?

Overvåking av oljenivåer er avgjørende fordi lave oljenivåer kan føre til overoppheting og redusert isolasjonsevne, noe som øker risikoen for elektriske feil.



Hvilke tiltak kan forhindre termisk overbelastning i transformatorer?

Forebyggende tiltak for termisk overbelastning inkluderer optimalisering av lastfordelingen, bruk av avanserte kjøleteknikker og kontinuerlig temperaturovervåking med umiddelbare korrigerende handlinger når det er nødvendig.



Hvordan kan termisk bildebehandling hjelpe til med vedlikehold av transformatorer?

Termisk bildebehandling tar infrarøde bilder for å identifisere hotspots som kan indikere elektriske problemer eller potensielle komponentfeil, noe som muliggjør tidlig intervensjon og forebygging av større feil.



Hva gjør oljetransformatorer mer effektive enn tørre-alternativer

Oljetransformatorenheter oppnår overlegen effektivitet gjennom forbedrede kjøleegenskaper som muliggjør høyere effekttettheter og reduserte tap. Den flytende isolasjonen gir bedre termisk ledningsevne sammenlignet med luft, noe som gir mer kompakt design med forbedret elektrisk ytelse. Moderne oljetransformatordesign oppnår typisk effektivitetsvurderinger som overstiger 99 %, mens sammenlignbare enheter av tørr-type kan ha effektivitetsvurderinger flere prosentpoeng lavere på grunn av termiske begrensninger og designbegrensninger.
