Transformatorviklinger: typer, design, konfigurasjon og applikasjoner

Transformatorviklingerer kjernekomponentene i krafttransformatorer, ansvarlige for spenningskonvertering, strømregulering og fasekontroll. Vanlige viklingstyper inkluderer lagviklinger, skiveviklinger, spiralviklinger, sylindriske viklinger, kryssviklinger og toroidale viklinger. Hver type er designet for å møte spesifikke elektriske og mekaniske krav.



Denne artikkelen dekker transformatorviklingstyper, funksjoner, designhensyn, konfigurasjoner, typiske applikasjoner og vanlige spørsmål.





En transformatorvikling er et sett med ledende spoler viklet rundt en kjerne. Primærviklingen mottar elektrisk energi fra strømkilden, og sekundærviklingen leverer den transformerte spenningen til lasten. Omdreiningsforholdet (forholdet mellom primære og sekundære svinger) bestemmer transformasjonen av spenning og strøm.



En godt-designet vikling muliggjør effektiv energioverføring, mens en dårlig designet vikling kan føre til store tap, alvorlig oppvarming og til og med feil. Derfor krever hver transformator nøye beregning av antall omdreininger, ledertverrsnittsareal- og viklingsarrangement.



Materiale og isolasjon

Viklinger er vanligvis laget av kobber- eller aluminiumsledere. Kobber gir bedre ledningsevne og lengre levetid, noe som gjør det egnet for utstyr med høy-ytelse. Aluminium er lettere og billigere, ideelt for store mellomspenningstransformatorer-. Isolasjonsmaterialer (papir, lakk, emalje, syntetiske materialer) forhindrer kortslutninger og overoppheting, og sikrer sikker drift av transformatoren under høy spenning.









Lagvikling

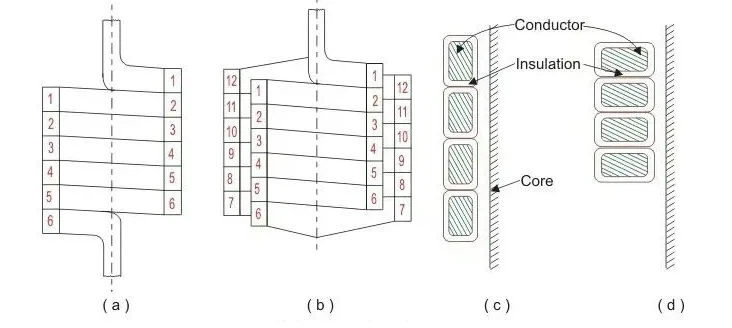

Består av spoler stablet i lag rundt kjernen, gir strukturell stabilitet og egnet for middels til høy spenning.

• Søknad: Distribusjonstransformatorer,-mellomspennings industrielle transformatorer.
• Fordeler: God isolasjonsytelse, enkel produksjon, pålitelig under høy spenning.

Skivevikling

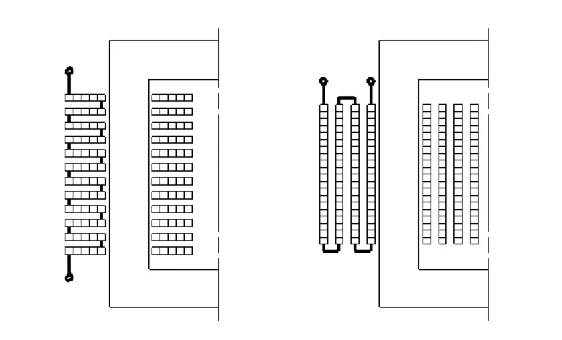

Bruker flate spoler arrangert i skiver, med isolasjon mellom hver skive, gir god varmeavledning og lav lekkasjefluks.

• Søknad: Høyspenningstransformatorer-, tunge-industritransformatorer.
• Fordeler: Høyspenningsevne, utmerket varmespredning, minimal lekkasjefluks.

Trekk	Lagvikling	Skivevikling
Nominell spenning	Middels til høy	Høy
Kjølekapasitet	Moderat	Sterk
Typisk applikasjon	Distribusjon	Høyspenningstransformatorer-

Helisk vikling

Viklet spiralformet rundt kjernen, gir jevn strømfordeling og lav motstand.

• Søknad: Høyfrekvente-transformatorer, elektroniske transformatorer.
• Fordeler: Ensartet strømfordeling, enkel produksjon, kompakt design.



Sylindrisk vikling og Crossover vikling

Sylindriske viklinger er viklet til en sylindrisk form for industrielle transformatorer. Kryssviklinger reduserer lekkasjefluksen ved å justere spoleposisjonene, og forbedre effektiviteten.

• Søknad: Store krafttransformatorer, spesialiserte industrielle transformatorer.
• Fordeler: Høy fluksutnyttelse, forbedret ytelse, egnet for høy effekt.

Toroidal vikling

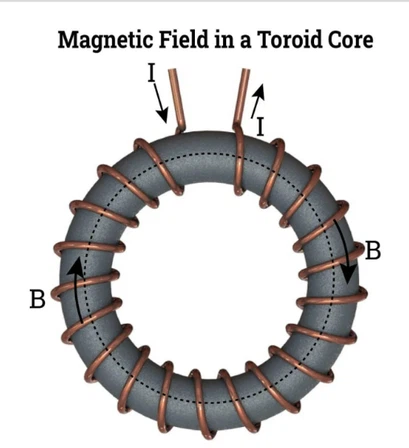

Danner en ring rundt kjernen, og gir ekstremt lav lekkasjefluks og elektromagnetisk interferens, med høy effektivitet.

• Søknad: Små elektroniske enheter, lydtransformatorer, små strømforsyningstransformatorer.
• Fordeler: Høy effektivitet, kompakt design, lav EMI.



Deltaforbindelse (Δ)

Viklinger kobles i en deltakonfigurasjon for trefasetransformatorer.-
Fordeler: Lastbalansering, god feiltoleranse, stabil ytelse i industrielle nettverk.



Stjerne (Wye)-tilkobling (Y)

Den ene enden av hver vikling er koblet til et felles nøytralt punkt, som tillater jording og spenningsregulering.
Fordeler: Gir et jordet nøytralt punkt, enkel spenningskontroll, vanlig i distribusjonsnettverk.



Sikksakk tilkobling

En spesiell tilkobling som reduserer harmoniske og stabiliserer strøm, brukt i fasekorreksjonssystemer.
Fordeler: Harmonisk undertrykkelse, strømstabilisering.





• Spenningskonvertering: Dreieforholdet bestemmer spenningstrinn-opp eller-ned, med primær- og sekundærviklinger som jobber sammen.
• Gjeldende forskrift: En godt-konstruert vikling kan føre den forventede strømmen uten overoppheting.
• Fasekontroll: I tre-fasesystemer opprettholder delta-, stjerne- eller sikksakkkonfigurasjoner spenningsbalansen.
• Effektivitetsforbedring: Høy-kvalitetsmaterialer, isolasjon og spolearrangement reduserer motstandstap og lekkasjefluks, og senker driftskostnadene.
• Sikkerhetsforsikring: God isolasjon og riktig layout forhindrer kortslutninger og branner, og beskytter transformatoren og tilkoblet utstyr.





• Strøm- og spenningsverdier: Bestem ledertykkelse og antall omdreininger. Høyere spenning krever tykkere isolasjon; høyere strøm krever tykkere ledere.
• Materialvalg: Kobber (høy ytelse, lang levetid) eller aluminium (lett, lav pris).
• Isolasjonstype: Papir, lakk, emalje, syntetiske materialer – forhindrer kortslutning og overoppheting.
• Turns Ratio: Påvirker direkte utgangsspenningsnøyaktigheten; et feil forhold fører til spenningsustabilitet.
• Kjøling og varmespredning: Typisk luftkjøling eller oljekjøling for å forhindre overoppheting og forlenge levetiden.
• Produksjonskompleksitet og kostnad: Enkle design koster mindre; komplekse design kan forbedre effektiviteten, men involvere-avveininger.
• Standard samsvar: Følg IEEE, IEC 60076 og andre standarder for å sikre sikkerhet og global aksept.
• Søknadskrav: Høyspenningstransformatorer, industrielt utstyr, elektroniske transformatorer osv. har forskjellige prioriteter.





• Distribusjonstransformatorer: Lagviklinger for strømforsyning til boliger og næringsliv.
• Industrielle krafttransformatorer: Plate- eller kryssviklinger for applikasjoner med høy-spenning og høy-effekt.
• Elektroniske transformatorer: Heliske eller toroidale viklinger for interne strømforsyninger i enheter.
• Spesialtransformatorer: Sikksakk-konfigurasjoner eller toroidale strukturer for harmonisk undertrykkelse, lyd og andre spesielle applikasjoner.





Transformatorviklinger er hjertet i enhver transformator. Å velge riktig viklingstype, materiale, isolasjon og konfigurasjon er nøkkelen til å sikre høy effektivitet, pålitelighet og sikkerhet. Lag-, skive-, spiral-, sylindriske, crossover- og toroidale viklinger har hver sine egenskaper og passende bruksområder. I virkelige-prosjekter bør beslutninger tas basert på spenningsnivå, effekt, kostnader, varmespredningsforhold og andre faktorer.
