Tropical Transformer Cooling: Oljenedsenkede løsninger for Singapore og Sørøst-Asia

I regioner preget av vedvarende høye omgivelsestemperaturer og fuktighet, er effektiv kjøling av transformatorer-referert til som tropisk transformatorkjøling- en hjørnestein i kraftsystemets pålitelighet. Singapore og den bredere Sørøst-asiatiske regionen opplever gjennomsnittstemperaturer som ofte overstiger 30 grader og fuktighetsnivåer som ofte overstiger 80 %. Under slike forhold kan valg av en passende kjølemetode for olje-nedsenkede transformatorer avgjøre om en enhet fungerer pålitelig i flere tiår eller lider av for tidlig feil, kostbar nedetid og forkortet levetid.



Olje-nedsenkede transformatorer er fortsatt det foretrukne valget på tvers av mange applikasjoner i denne regionen på grunn av deres overlegne varmespredning, høye overbelastningskapasitet og kostnads-effektivitet i forhold til alternativer av tørr-type. Likevel krever standarddesign basert på maksimale omgivelsestemperaturer på 30 grader eller 40 grader typisk gjennomtenkt tilpasning for tropiske klimaer.



Denne guiden samler omfattende prosjekterfaring fra Singapore, Indonesia, Malaysia, Vietnam og Thailand. Den undersøker det grunnleggende om kjølemetoder, miljøutfordringer, praktiske utvalgskriterier og reelle-prosjektresultater. Enten du er en elektroingeniør, prosjektutvikler eller anskaffelsesspesialist involvert i datasentre, industrianlegg, transformatorstasjoner for fornybar energi eller forsyningsnettverk, gir denne artikkelen praktisk innsikt for å optimalisere kjøleytelsen til tropiske transformatorer.



Ved konklusjonen vil du forstå hvordan du kan balansere innledende kapitalutgifter,-langsiktig pålitelighet, energieffektivitet og vedlikeholdskrav for din spesifikke applikasjon. Riktig tropisk transformatorkjøling sikrer ikke bare samsvar med internasjonale standarder som IEC 60076, men maksimerer også avkastningen på investeringen i krevende klima.



For pålitelig ytelse under tøffe forhold er våre olje-nedsenkede transformatorer spesialkonstruert- for tropiske miljøer.

Få en gratis teknisk konsultasjon





Sørøst-Asias tropiske klima påfører unike termiske påkjenninger. Singapore registrerer årlige gjennomsnittstemperaturer på omtrent 27–28 grader, med toppverdier som ofte når 35 grader, sammen med vedvarende høy luftfuktighet gjennom hele året. Disse forholdene reduserer temperaturgradienten som er tilgjengelig for naturlig varmespredning, og tvinger transformatorer til å operere nærmere sine termiske grenser.



Viktige innvirkninger på olje-nedsenkede transformatorer:

• Akselerert aldring av isolasjonen:I følge Arrhenius-regelen kan hver 6–8 graders økning i driftstemperatur halvere levetiden til celluloseisolasjon.
• Redusert lastekapasitet (derating):En transformator designet for en omgivelsestemperatur på 30 grader kan kreve reduksjon på omtrent 1–1,5 % per grad Celsius over dens designtemperatur.
• Raskere oljenedbrytning:Høye temperaturer fremmer oksidasjon, fuktighetsabsorpsjon og dannelse av slam.
• Økte varme-punkttemperaturer:Dette fører til lokal overoppheting i viklinger og kjernen.



I kystområder som er vanlige over hele Sørøst-Asia, tilfører saltspray korrosjonsrisiko for radiatorer og tanker, og kompliserer kjøling av tropisk transformator ytterligere.



Effektive strategier kombinerer riktig kjøleklasse med forbedrede designfunksjoner (som større radiatorer og høy-brann-estervæsker) og intelligent overvåking.





Olje tjener to formål: elektrisk isolasjon og varmeoverføring. Varme som genereres i kjernen og viklingene overføres til oljen, som sirkulerer via naturlig eller tvungen konveksjon til eksterne radiatorer eller varmevekslere, hvor den forsvinner til luft eller vann.



Vanlige kjølebetegnelser (IEC 60076):

Kjølekode	Fullt navn	Beskrivelse	Typisk applikasjon
ONAN	Olje Naturlig Luft Naturlig	Naturlig oljekonveksjon + naturlig luftstrøm	Mindre enheter, lavere belastning
ONAF	Olje Naturlig Air Force	Naturlig oljesirkulasjon + tvungen luft (vifter)	Middels til store enheter, tropisk bruk
OFAF	Oil Forced Air Force	Oljepumper + luftvifter	Store krafttransformatorer
OFWF	Olje tvunget vann tvunget	Forsert olje + vann varmevekslere	Svært store eller plass{0}}begrensede installasjoner

• ONANer helt avhengig av naturlig konveksjon. Den er enkel, stillegående og har lite-vedlikehold, men kapasiteten er begrenset i miljøer med høye-omgivelser.
• ONAFlegger til vifter som aktiveres ved høyere belastninger eller temperaturer, og gir vanligvis 15–33 % ekstra kapasitet avhengig av transformatorstørrelse. Dette gjør den svært populær for tropisk transformatorkjøling.



Alle kjølebetegnelser følger den internasjonale standarden IEC 60076, noe som sikrer global samsvar og konsistent ytelse.







Singapores ekvatorial beliggenhet resulterer i minimal sesongvariasjon, men nådeløs varme og fuktighet. Prosjekter må redegjøre for:

• Høye omgivelsestemperaturer:Designomgivelser på 40 grader eller høyere er vanlige.
• Høy luftfuktighet og kondens:Fremmer inntrengning av fuktighet hvis puste eller tetninger er utilstrekkelige.
• Risiko for kraftig nedbør og flom:Krever forhøyet fundament og IP-klassifiserte kabinetter.
• Støv og forurensning:Kan tette til radiatorfinner, redusere kjøleeffektiviteten.
• Plassbegrensninger:Spesielt i urbane Singapore-datasentre og industriparker.



Uten skikkelig tropisk transformatorkjøling kan transformatorer oppleve topp-oljetemperaturer som overstiger 95–105 grader og varme-temperaturer over 110–120 grader, noe som øker aldring dramatisk.



I følge Singapores klimadata skaper vedvarende høy luftfuktighet og temperaturer over 30 grader betydelige kjøleutfordringer.







Å velge den optimale kjølemetoden involverer flere faktorer:

• Transformatorkapasitet og belastningsprofil:ONAN kan være tilstrekkelig opp til ca. 5–10 MVA under moderate forhold; ONAF foretrekkes over dette området eller for høye belastningsfaktorer i tropene.
• Omgivelsestemperatur og høyde:Bruk reduksjonskorrigeringer i henhold til IEC/IEEE-retningslinjene.
• Installasjonsmiljø:Innendørs (begrenset luftstrøm) vs. utendørs; støyrestriksjoner favoriserer ONAN der det er mulig.
• Redundanskrav:Kritisk infrastruktur bruker ofte to{0}}trinns ONAF eller backup-systemer.
• Budsjett og livssykluskostnader:Tvungen kjøling øker kapitalutgifter og vedlikehold, men reduserer reduksjon og forlenger levetiden.



Rammetabell for anbefalte beslutninger

Prosjekttype	Anbefalt kjøling	Nøkkelårsaker	Forventede fordeler
Liten distribusjon (<2.5 MVA)	ONAN med marger	Enkelhet, lite vedlikehold	Pålitelig grunnytelse
Medium industriell (2,5–10 MVA)	ONAF	Håndterer toppbelastninger i varme	+20–30 % kapasitet, bedre temperaturkontroll
Stort strøm-/datasenter	ONAF / OFAF	Høy pålitelighet, plasseffektivitet	Minimal reduksjon, fjernovervåking
Kystnære / Høy luftfuktighet	ONAF + Ester olje	Korrosjon og brannbeskyttelse	Forlenget levetid, sikkerhet





ONAN i tropene

• Fordeler:Ingen bevegelige deler, stille drift, lavt energiforbruk.
• Ulemper: Significant derating (often 10–20% or more at ambients >40 grader); krever et større fotavtrykk.



ONAF i tropene

• Fordeler:Automatisk vifteaktivering opprettholder temperaturen; høyere overbelastningsevne; bevist suksess i Sørøst-asiatiske prosjekter.
• Ulemper:Viftevedlikehold kreves; svak økning i støy; høyere startkostnad.



Avanserte alternativer

• Ester væsker(naturlig eller syntetisk): gir høyere temperaturtoleranse og biologisk nedbrytbarhet.
• Rettet oljestrøm (OD...):forbedrer kjølingens jevnhet.
• Smarte kontroller med IoT-temperatursensorer:optimalisere viftedriften og forutsi vedlikeholdsbehov.



I praksis bruker mange Singapore-prosjekter transformatorer med doble ONAN/ONAF-klassifiseringer, som primært opererer i ONAF-modus under toppforhold for pålitelig tropisk transformatorkjøling.



Retningslinjer for innlasting følger IEEE C57.91-anbefalinger for drift med høy-omgivelsestemperatur-.







Kasusstudie 1: Singapore Data Center Project (2024)

Et hyperskala datasenter i Jurong krevde åtte 5 MVA transformatorer for 11 kV distribusjon. Den opprinnelige ONAN-designen viste hotspot-risikoer som oversteg 115 grader ved omgivelser over 35 grader.

Løsning:Byttet til ONAF med forstørrede radiatorer og ester-basert olje. Vifter aktivert over 75 graders topp-oljetemperatur.

Resultater:

Vedvarende full belastning med gjennomsnittlig topp-oljetemperatur på 68 grader.

Null uplanlagte strømbrudd de første 18 månedene.

Estimert 25 % forlengelse i isolasjonslevetid.



Kasusstudie 2: Transformatorstasjon for fornybar energi, Vietnam (2025)

En solcellegård med variabel høy dagbelastning.

Løsning:ONAF med to-trinn som tillater opptil 133 % belastning under topper. Intelligente kontroller integrert med SCADA.

Fordeler:Unngikk kostbar overdimensjonering samtidig som rutenettets stabilitet ble sikret.

Disse tilfellene viser at skreddersydd tropisk transformatorkjøling gir målbar ROI gjennom forbedret pålitelighet og reduserte totale eierkostnader.





• Designfase:Utfør detaljert termisk modellering (CFD) ved å bruke faktiske omgivelsesdata på stedet.
• Installasjon:Sørg for tilstrekkelig klaring for luftstrøm; heve utstyr over flomnivå.
• Overvåking:Installer analyse av oppløst gass (DGA), temperatursensorer og online oljetilstandsmonitorer.
• Vedlikehold:Gjennomfør kvartalsvise visuelle inspeksjoner, årlig viftetesting og oljeprøvetaking hver 6.–12. måned.
• Miljøvern:Bruk korrosjonsbestandige-belegg og rustfrie stålkomponenter i kystsoner.
• Opplæring:Sørg for at lokale lag forstår logikken for fankontroll og nødprosedyrer.



Vedlikeholdssjekklistetabell (anbefalt frekvens)

Aktivitet	Hyppighet	Ansvar
Visuell og termisk skanning	Månedlig	Site team
Viftedriftstest	Kvartalsvis	Elektrisk team
Oljeprøvetaking og DGA	6–12 måneder	Sertifisert laboratorium
Radiator rengjøring	Årlig eller etter behov	Vedlikeholdsentreprenør

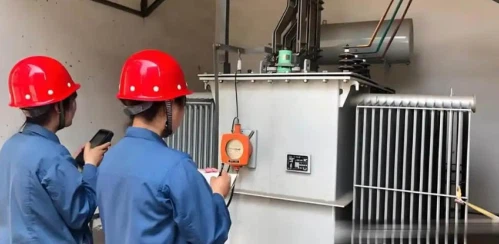

[Image caption: Regelmessig vedlikehold sikrer langsiktig-pålitelighet av tropiske transformatorkjølesystemer.]





Effektiv tropisk transformatorkjøling er avgjørende for pålitelig kraftinfrastruktur i Singapore og Sørøst-Asia. Ved å forstå miljøutfordringer, mestre kjølemetoder som ONAN og ONAF, og bruke lærdom fra virkelige prosjekter, kan interessenter forbedre transformatorytelsen, levetiden og den generelle prosjektsuksessen betydelig.



Investering i riktig kjølestrategi på forhånd minimerer risiko og gir overlegen langsiktig-verdi. For skreddersydde anbefalinger, termiske beregninger eller prosjektspesifikke tilbud for din neste tropiske installasjon, er teamet vårt av ingeniører-med omfattende sørøstasiatisk erfaring- klare til å hjelpe.



Klar til å optimalisere din tropiske transformatorkjøleløsning?

👉 Kontakt oss i dag for en gratis teknisk konsultasjon og vurdering av nettstedet.



Trenger en transformator kjøling?

Transformatorstørrelse og -klassifisering: For å sikre at de kjører innenfor akseptable temperaturgrenser,større transformatorer med høyere klassifisering krever kjølingsmetoder som er mer effektive. På den annen side kan enklere kjølesystemer, som Oil Natural Air Natural (ONAN), brukes av mindre transformatorer.



Hvordan fungerer transformatorens kjølesystem?

Varme som produseres ved transformatorviklingen under operasjonen blir først absorbert av transformatorens kjøleolje, oppvarmet olje overfører deretter denne varmen til transformatortanken som har transformatorkjøleribber. Da brukes vanligvis fri eller tvungen konveksjon for å fjerne varme fra transformatortanken.



Hva er forskjellen mellom OFAF og ODAF?

OFAF (Oil Forced Air Forced): Pumper sirkulerer olje, og vifter tvinger luft for avkjøling. 4. ODAF (Oil Directed Air Forced): Olje ledes gjennom spesifikke baner av pumper, med tvungen luftkjøling.



Hva er metodene for å kjøle transformatorer?

Olje-transformatorer kjøles ved hjelp avolje-luftkjøling eller olje-vannkjølingsmetode. Det finnes et bredere utvalg av kjølingsmetoder for transformatorer av olje-type. (Mineral) Oil Natural Air Natural (ONAN) – Kjernen og spolene avkjøles ved å omgi olje.
