Typevalg for transformatorkonservator: Sammenligning av korrugerte, kapsel- og membrantyper under samme kapasitet

Når det gjelder oljenedsenkede krafttransformatorer-, er en komponent som ofte blir oversett under anskaffelsesprosessen, konservatoren-, men å ta feil valg kan føre til for tidlig nedbrytning av oljen, økte vedlikeholdskostnader og til og med uventede transformatorfeil. Å velge riktig konservatortype kan legge til 10–15 år til transformatorens driftslevetid.



PåGNEE Electric,vi er en ISO 9001-sertifisert produsent og leverandør basert i Kina med18+ års ekspertise innen transformatorproduksjon, klarert av over 200 globale partnere i 150+ land. Vi har sett selv hvor kritisk det ervalg av transformatorkonservatortypehandler om systemets pålitelighet.



I denne omfattende veiledningen sammenligner vi de tre hovedkonservatortypene-bølgepapp, kapsel, ogdiafragma-under de samme kapasitetsforholdene, slik at du kan ta en sikker, teknisk forsvarlig avgjørelse for ditt neste prosjekt.



Lær mer om GNEE 2000kva oljefylte transformatorer-



Oljekonservatoren fungerer som et ekspansjonskar montert på toppen av transformatorens hovedtank. Den tar imot termisk ekspansjon og sammentrekning av isolasjonsolje samtidig som den minimerer luftkontakt for å forhindre oksidasjon og inntrenging av fuktighet. Under samme kapasitetsvurdering er valget mellombølgefinnekonservator, kapsel (gummipose) konservator, ogmembrantype konservatorbestemmer vedlikeholdsplanen din, levetiden din og langsiktige driftspålitelighet-.







Transformatorkonservatorer kommer i tre hovedformer:korrugert type, kapseltype, ogdiafragma type. Alle tre tjener det samme grunnleggende formålet-og isolerer transformatorolje fra den ytre atmosfæren samtidig som de gir rom for termisk ekspansjon og sammentrekning.



Imidlertid fører den strukturelle tilnærmingen hver og en tar til betydelig forskjellige ytelsesprofiler under de samme kapasitetsforholdene. Det totale konservatorvolumet er typisk utformet til å være omtrent 10 % av hovedtankens oljevolum, noe som sikrer tilstrekkelig ekspansjonsbuffer over hele temperaturområdet.



Hvordan hver konservatortype fungerer: Grunnleggende driftsprinsipper

Det er viktig å forstå arbeidsmekanismen for hver type før du går inn i sammenligningen:



Korrugert konservator (metallekspansjonstype): Bruker fleksibel metallbelg i rustfritt stål som deformeres elastisk for å absorbere endringer i oljevolum. Bølgeplatene skiller olje fra luft uten å kreve noe ekstra barrieremateriale. Tilgjengelig i to konfigurasjoner: intern-oljetype (olje innvendig belg) og ekstern-oljetype (olje utvendig belg). Det er ikke behov for et luftesystem-belgen kobles direkte til eller lufter ut til atmosfæren avhengig av designet.



Kapsel (gummipose) konservator: Inneholder en forseglet gummi- eller syntetisk blære (kapsel) opphengt inne i konservatortanken. Kapselen er fylt med tørr luft eller nitrogen, mens transformatoroljen omgir den utvendig. Når oljen utvider seg, klemmer den kapselen; når oljen trekker seg sammen, utvider kapselen seg for å skyve olje tilbake inn i hovedtanken.



Konservator av diafragmatype: Har en elastisk gummimembran klemt horisontalt inne i konservatortanken, som skiller oljekammeret fra luftkammeret. Membranen beveger seg vertikalt med endringer i oljenivået for å opprettholde isolasjon og samtidig tillate volumkompensasjon.





Arbeidsprinsipp og strukturell design

Dekonservator av korrugert type(også kjent som belg-type eller metallekspansjonskonservator) representerer en moderne, vedlikeholds-redusert tilnærming til oljekonservering. I stedet for å stole på gummikomponenter, bruker denne typenkorrugerte metallbelger laget av rustfritt stål av høy-kvalitet(typisk SUS304 eller SUS316 kvaliteter) for å imøtekomme endringer i oljevolum. Belgen ekspanderer elastisk og trekker seg sammen ettersom oljetemperaturen svinger, og fordi hele kompensasjonskomponenten er metall, er det ingen bekymring for aldring, sprekker eller nedbrytning forbundet med gummimaterialer. Produktets levetid kan nå 30 år-tilsvarende levetiden til selve transformatoren.





Fordeler med bølgepappkonservatorer under samme kapasitet

Under en gitt transformatorkapasitet tilbyr korrugerte konservatorer flere distinkte tekniske fordeler:

• Null vedlikehold av kompensasjonskomponent: I motsetning til gummibaserte-typer, krever ikke de rustfrie stålbelgene periodisk utskifting. Når de er sveiset inn i konservatorenheten, blir de en integrert del av strukturen.
• Helt forseglet system uten puster: Den korrugerte utformingen isolerer olje fullstendig fra atmosfærisk luft, og eliminerer behovet for en silikagelpuste i mange konfigurasjoner. Dette betyr ingen fuktighetsabsorpsjon, ingen erstatning av tørkemiddel og ingen oksidasjonsrisiko fra luftkontakt.
• Kompakt struktur med høy kompensasjonskapasitet: Den enkle-belgdesignen har liten ugyldig plass og stor effektiv kompensasjonskapasitet, noe som gjør den egnet for transformatorer der plassbegrensninger er en vurdering.
• Utmerket holdbarhet i ekstreme klimaer: Konstruksjon i rustfritt stål tåler tøffe miljøforhold-fra ekstrem kulde til kystområder med høy-fuktighet-uten materialforringelse.



Begrensninger for bølgepappkonservatorer



• Høyere startkostnad: Presisjonsfremstilling og sveiseprosesser i rustfritt stål resulterer i en høyere forhåndsinvestering sammenlignet med gummi-baserte typer. Totale eierkostnader over 20–30 år er imidlertid ofte lavere på grunn av null erstatningskostnader.



• Potensielle friksjonsproblemer: Belgen kan av og til oppleve friksjon mot den indre veggen av konservatorhuset, noe som kan føre til "falske oljenivå"-avlesninger hvis belgen setter seg fast.



• Større fysisk størrelse for intern-oljetype: Den interne-oljekonfigurasjonen, selv om den gir bedre ytelse, krever et større totalvolum sammenlignet med kapseltyper for samme kompensasjonskapasitet.





Gummikapselkonstruksjon og arbeidsmekanisme

Dekapselkonservatorbruker en fleksibel-gummibelagt stoffkapsel (blære) for å isolere transformatorolje fra atmosfæren. Kapselen er vanligvis produsert av olje-bestandig gummi-belagt nylonstoff, designet for å fungere innenfor et temperaturområde på -40 grader til +90 grader. Inne i konservatortanken er kapselen fylt med tørr luft eller nitrogen, mens transformatorolje opptar plassen rundt den.



Denne typen er mye brukt forsmå til mellomstore krafttransformatorerog er fortsatt den vanligste konfigurasjonen i mange markeder på grunn av dens relative enkelhet og lavere materialkostnader.





Kapselkonservatorstyrker under samme kapasitet



Lavere innledende kjøpspris: Sammenlignet med korrugerte metalltyper av samme karakter, gir kapselkonservatorer lavere material- og produksjonskostnader.



Utmerket luft-oljeisolering når den er intakt: Gummikapselen gir fullstendig separasjon av olje fra atmosfæren, og forhindrer oksidasjon og fuktighetsforurensning.



Enkel installasjon og allment tilgjengelig: Kapselkonservatorer har en enkel installasjonsprosess og deler er lett tilgjengelig fra flere leverandører globalt.



Kritiske svakheter i kapselkonservatoren



Material aldring og nedbrytning: Gummikapselen er utsatt for aldring, sprøhet og sprekker under langvarig eksponering for varm transformatorolje og sykliske temperatursvingninger. Over tid kan kapselen lekke, slik at luft og fuktighet kommer inn i systemet.



Regelmessig inspeksjon og utskifting kreves: Kapselens tilstand må kontrolleres under rutinemessig vedlikehold. Utskifting anbefales generelt hvert 8.–12. år, avhengig av driftsforholdene, noe som øker den totale-livssykluskostnaden.



Ytelse avhenger av materialkvalitet: En kapsel av lav-kvalitet vil mislykkes for tidlig. Produkter i samsvar med GB/T 24142-2009 sikrer standardisert materialkvalitet for transformatorgummikapsler og membraner.



Indirekte oljenivåindikasjon: Konservatorer av kapsel-type bruker indirekte oljenivåmålere som gjenspeiler endringer i oljeoverflaten gjennom kapseldeformasjon, noe som kan introdusere målunøyaktigheter hvis kapselen ikke utvider seg/trekker seg sammen fritt.





Diafragmamateriale og strukturelle egenskaper

Demembrantype konservatorbruker en fleksibel gummimembran-vanligvis laget av olje-resistent nitrilgummi (NBR) belagt nylonstoff-klemt horisontalt inne i konservatoren for å skille olje- og luftkamrene. Når oljenivået stiger og synker med temperaturendringer, beveger membranen seg opp og ned, og opprettholder fysisk isolasjon mellom oljen og atmosfærisk luft. Det øvre kammeret er koblet til et luftesystem for å balansere trykket uten direkte olje-luftkontakt.



Diafragmakonservatorer er tilgjengelige i D-type, kapsel-type og bag-konfigurasjoner, med dimensjoner som kan tilpasses kundens behov.



Fordeler med diafragmakonservator under samme kapasitet

• Overlegen aldringsmotstand sammenlignet med kapsler: Enkelte membranmaterialer (som de som bruker Hypalon- eller polykloropren-belegg) gir bedre langvarig varmebestandighet enn standard gummikapsler.
• Kompakt og lett design: Diafragmatypen har vanligvis en mer kompakt struktur sammenlignet med kapselkonservatorer med tilsvarende-kapasitet.
• Direkte oljenivåavlesning med magnetisk måler: De fleste membrankonservatorer er utstyrt med en magnetisk oljenivåmåler hvis rullemekanisme hviler direkte på den fleksible membranen, og gir mer nøyaktig og responsiv oljenivåindikasjon.



Diafragma Conservator Ulemper

• Komplekse installasjons- og forseglingskrav: Nøyaktig plassering og fastklemming av membranen er avgjørende for å opprettholde en riktig tetning. Installasjonsfeil kan kompromittere systemets integritet.
• Vanskelige og kostbare reparasjoner: Hvis membranen utvikler sprekker eller rifter, blir den forseglede konservatoren i praksis en generell (åpen) konservator, og utskifting krever delvis demontering.
• Potensial for aldring under høy-temperatursykling: Selv om de generelt er mer holdbare enn kapsler, eldes gummimembraner fortsatt over tid under de kombinerte effektene av varm olje og mekanisk bøyning.





Tabellen nedenfor gir en teknisk-side-sammenligning av de tre konservatortypene når de brukes på transformatorer med samme kapasitetsklassifisering:

Parameter	Korrugerte konservator	Kapselkonservator	Diafragma konservator
Separasjonsmateriale	Belger i rustfritt stål (SUS304/316)	Gummi-belagt nylonstoffkapsel	NBR/CR/CSM-belagt nylonmembran
Arbeidsprinsipp	Elastisk deformasjon av metallbelg	Kompresjon/utvidelse av fleksibel blære	Vertikal bølgelengde av gummimembran
Gjeldende transformatorkapasitet	Middels til veldig stor (opptil 1000 MVA)	Liten til middels (mindre enn eller lik 63 MVA)	Middels til stor (typisk 35–220 kV)
Spenningsnivåområde	35 kV ~ 1000 kV	Opptil 110 kV typisk	35 kV ~ 220 kV
Oljevolumkompensasjon	Høy; kompakt enkelt-kjernedesign	Tilstrekkelig; avhenger av kapselvolum	Moderat; begrenset av membranens rekkevidde
Nødvendig puster?	Ikke nødvendig (selv-forsegling)	Ja,-silikagelpuste trengs	Ja-puster med tørkemiddel
Levetid	30 år (tilsvarer transformatorens levetid)	8–12 år (utskifting nødvendig)	10–15 år (utskifting nødvendig)
Materiell aldringsrisiko	Ingen (metall, ingen aldring)	Høy (gummioksidasjon og sprøhet)	Moderat (bedre enn kapselgummi)
Risiko for inntrengning av fuktighet	Ekstremt lav (hermetisk forsegling)	Moderat hvis kapsel brytes ned	Moderat hvis membranen sprekker
Vedlikeholdsfrekvens	Svært lav (null rutinemessig vedlikehold)	Årlig inspeksjon; utskifting hvert 8.–12. år	Årlig inspeksjon; utskifting hvert 10.–15. år
Startkostnad	Høyere	Senke	Medium
Levetidskostnad (20+ år)	Laveste	Høyere (inkluderer reservedeler + arbeidskraft)	Middels – Høy
Oljenivåindikasjon	Direkte magnetisk eller mekanisk måler	Indirekte via kapseldeformasjon	Magnetisk måler med direkte diafragmakontakt
Risiko for falskt oljenivå	Mulig hvis belg fester seg til veggen	Vanlig hvis kapsel mister elastisitet	Lav med magnetisk måler
Installasjonskompleksitet	Krever presis sveising og justering	Enkel	Krever presis posisjonering og forsegling
Egnede miljøer	Alle klimaer; ekstrem utendørs bruk	Standard utendørs; innendørs transformatorstasjoner	Moderat klima; innendørs/utendørs
Gjeldende standard	IEC 60076 / Produsentens spesifikasjoner	GB/T 24142-2009	GB/T 24142-2009





Gjør det rettevalg av transformatorkonservatortypekrever evaluering av flere tekniske og operasjonelle faktorer utover bare kjøpesummen. Her er et praktisk utvalgsrammeverk basert på bransjeerfaring:



Faktor 1: Transformatorkapasitet og spenningsnivå

Transformatorens kapasitet og spenningsnivå er grunnleggende parametere ved valg av konservator:

• Liten til middels kapasitet (mindre enn eller lik 10 MVA): Kapselkonservatorer er vanligvis tilstrekkelige og mest kostnadseffektive-. GNEEs oljedistribusjonstransformatorer med primærspenninger opp til 35 kV bruker vanligvis denne konfigurasjonen for standardinstallasjoner.
• Middels kapasitet (10–63 MVA): Diafragma eller korrugerte typer er foretrukket, spesielt for spenninger større enn eller lik 66 kV der bevaring av oljekvalitet blir stadig mer kritisk.
• Stor kapasitet (større enn eller lik 63 MVA) og EHV (større enn eller lik 110 kV): Korrugerte konservatorer med belg i rustfritt stål er standardanbefalingen, da feilkostnaden for en gummiblære i en stor krafttransformator langt oppveier de innledende besparelsene.



Faktor 2: Driftsmiljø og klima

Miljøforhold påvirker direkte konservatorytelse og lang levetid:

• Høy luftfuktighet og kystområder: Korrugerte typer gir overlegen beskyttelse mot inntrengning av fuktighet uten å stole på gummipakninger som kan brytes ned raskere i disse miljøene.
• Ekstrem kalde områder (under -30 grader): Standard gummikapsler og membraner kan miste fleksibiliteten ved svært lave temperaturer. Belger i rustfritt stål er upåvirket av kulde.
• Høy-temperatur og ørkenklima: Gummikomponenter eldes raskere under vedvarende høye temperaturer. Den korrugerte metallkonservatoren eliminerer denne aldringsmekanismen fullstendig.



Faktor 3: Vedlikeholdsstrategi og tilgjengelighet

• Ubetjente eller eksterne understasjoner: Velg korrugerte konservatorer. Uten gummikomponenter som kan degraderes og ingen lufttørkemiddel å erstatte, er de ideelle for steder der regelmessige vedlikeholdsbesøk er upraktiske.
• Standard understasjoner med planlagt vedlikehold: Kapsel- eller membrantyper kan fungere godt forutsatt at det utføres årlige inspeksjoner for å sjekke kapselintegritet og pustetilstand.



Faktor 4: Total levetid-Sykluskostnadsanalyse

Mens en kapselkonservator har den laveste forhåndskostnaden, inkluderer de totale eierkostnadene over en transformatorlevetid på 25–30 år:

• Kostnader for erstatningskapsel/membran (vanligvis 2–3 utskiftninger over transformatorens levetid)
• Arbeidskostnader for utskifting og nedetid
• Oljerekondisjonering eller erstatningskostnader hvis det kommer inn forurensninger
• Risiko for uplanlagte driftsstans fra konservatorfeil



Det rustfrie ståletkorrugert konservator, til tross for en høyere startinvestering, viser seg ofte å være det mest økonomiske valget når det vurderes over hele levetiden til transformatoren.





Å velge rettvalg av transformatorkonservatortypemellomkorrugerte, kapsel- og membrantyperunder samme kapasitet er en beslutning som påvirker transformatorens pålitelighet i flere tiår.



• Korrugerte konservatorertilbyr uovertruffen levetid (30-års levetid), null-vedlikeholdsdrift og den beste beskyttelsen i tøffe miljøer, noe som gjør dem til det foretrukne valget for kritiske store krafttransformatorer.
• Kapselkonservatorergi en kostnadseffektiv-løsning for installasjoner med standard middels-kapasitet der periodisk vedlikehold er akseptabelt.
• Membrankonservatorerfungere som et balansert mellomalternativ som kombinerer moderate kostnader med rimelige langsiktige-ytelser.



PåGNEE elektrisk, forstår vi at hvert prosjekt har unike krav. Som en sertifisert produsent med over 18 års bransjeerfaring og 600+ fornøyde globale partnere, selger vi ikke bare produkter-vi levererteknisk-støttet utvalgsstøtteskreddersydd for transformatorens kapasitet, driftsmiljø og vedlikeholdsstrategi. Vår fabrikk i Kina produserer alle tre typer konservatorer i henhold til internasjonale standarder, og vårt tekniske team er klare til å hjelpe deg med å velge den optimale konfigurasjonen.

Be om et tilbud



Ikke sikker på hvilken konservatortype som er riktig for din transformatorkapasitet og applikasjon?

Send oss ​​dine transformatorspesifikasjoner (totalt oljevolum, kapasitet, driftstemperaturområde) i dag, så vil ingeniørteamet vårt gi engratis teknisk utvalgsrapportinnen 24 timer-inkludert anbefalt type konservator, størrelse og en konkurransedyktig fabrikkpris. Du vil også motta bilder av lignende fullførte prosjekter vi har levert til kunder over hele verden.



Hva betyr 2000 kVA?

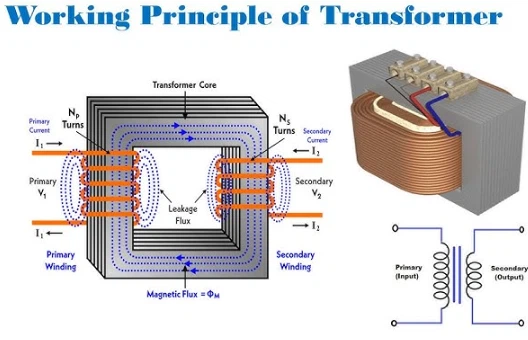

A 2000 kVA (kilovolt-ampere) transformator overfører elektrisitet mellom ulike spenningsnivåer. Begrepet "kVA" representerer den tilsynelatende effekten til transformatoren, som kombinerer effekten av både spenning og strøm.



Hva er en 2000 kVA transformator?

En 2000 kVA-transformator er en kraftdistribusjonstransformator med middels-kapasitet designet for å overføre elektrisk energi mellom spenningsnivåer i industrielle, kommersielle, forsynings- og infrastrukturapplikasjoner. Den er mye brukt i fabrikker, sykehus, gruveanlegg, fornybar energiprosjekter og store kommersielle bygninger fordi den kan håndtere tunge elektriske belastninger effektivt og kontinuerlig.



Hvor mange ampere er en 2000 kVA transformator?

Utgangsstrømmen til en 2000 kVA transformator avhenger av driftsspenningen. For et tre-fase 400V-system er full-laststrømmen omtrentlig:

I=2000×10003×400≈2887AI=\\frac{2000\\times1000}{\\sqrt{3}\\times400}\\approx2887AI=3​×4002000×1000​≈2887

Dette betyr at transformatoren kan levere rundt 2887 ampere ved full belastning.



Hvor mye strøm kan en 2000 kVA transformator levere?

Den faktiske brukbare effekten avhenger av effektfaktoren til det elektriske systemet. Ved en standard 0,8 effektfaktor er den reelle utgangseffekten:

P=2000×0.8=1600 kWP=2000\\ ganger0.8=1600\\text{ kW}P=2000×0.8=1600 kW

Derfor kan en 2000 kVA transformator typisk gi omtrent 1600 kW brukbar effekt.



Hva er forskjellen mellom en 2000 kVA oljenedsenket transformator og en tørr type transformator?

En 2000 kVA oljenedsenket transformator bruker isolasjonsolje til kjøling og elektrisk isolasjon, noe som gjør den egnet for utendørs transformatorstasjoner, industrianlegg og tunge-belastningsapplikasjoner. En transformator av tørr type bruker luft- eller støpt harpiksisolasjon i stedet for olje, noe som gjør den tryggere for innendørsmiljøer som sykehus, kjøpesentre, kontorbygg og datasentre hvor brannbeskyttelse er viktig.



Hvor mye veier en 2000 kVA transformator?

Den totale vekten varierer avhengig av transformatordesign, spenningsklassifisering, kjølemetode og viklingsmateriale. Vanligvis veier en 2000 kVA oljenedsenket transformator mellom 3500 kg og 6500 kg, mens en tørr type transformator vanligvis veier mellom 2500 kg og 5000 kg.



Hvor mye isolerende olje brukes i en 2000 kVA oljefylt transformator?

En standard 2000 kVA oljenedsenket transformator inneholder vanligvis rundt 1200 til 2500 liter transformatorolje. Den nøyaktige oljemengden avhenger av radiatorkonfigurasjon, kjøledesign, spenningsklasse og produsentens spesifikasjoner.
