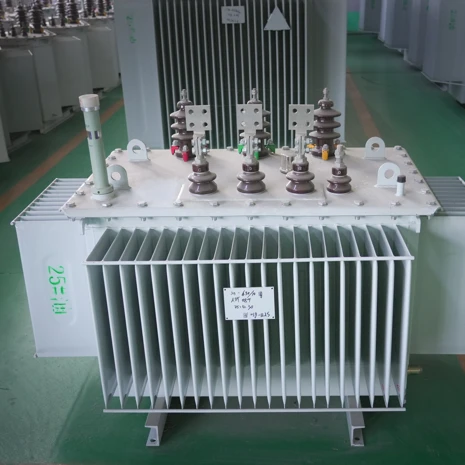

630kVA 10kV/0,4kV oljenedsenket distribusjonstransformator



630kVA 10kV/0,4kV oljenedsenket transformator er en av de mest brukte distribusjonstransformatorene i kommersielle, industrielle, verktøy, fornybar energi og infrastrukturprosjekter. Den produseres vanligvis i S11-, S13- og energieffektive-transformatorserier og er designet for å trappe ned mellom-kraftnettverk til lav-distribusjonssystemer.



En standard 630kVA oljefylt-transformator overholder IEC 60076, GB 1094, IEEE C57 og andre internasjonale standarder. Den har lavt-lasttap, stabil impedansspenning, pålitelig isolasjonsytelse og lang levetid. Typiske bruksområder inkluderer fabrikker, solkraftverk, ladestasjoner for elbiler, kommersielle bygninger, sykehus, gruvedrift og landlige elektrifiseringsprosjekter.





Følgende tabell viser typiske spesifikasjoner for en 630kVA oljenedsenket distribusjonstransformator.

Punkt	Standardverdi
Nominell kapasitet	630kVA
Høy spenning	10kV / 11kV
Lav spenning	0,4kV
Hyppighet	50Hz / 60Hz
Fase	Trefase
Kjølemetode	ONAN
Vektorgruppe	Dyn11
Trykk på Changer	±2×2,5 % eller ±5 % rabatt-Krets
Impedansspenning	4%–6%
Ingen-laststrøm	Mindre enn eller lik 1,0 %
Isolasjonsklasse	Klasse A
Transformator olje	Mineralolje / FR3 Esterolje
Standard	IEC 60076 / GB 1094
Beskyttelsesgrad	IP23-IP54 (valgfritt)



Trenger du et tilbud med nøyaktig spenning, tapsgrenser og lokal sertifisering?
Be om et tilpasset 630kVA transformatorspesifikasjonsark (S11/S13/esterolje/forseglet type) og motta et fast FOB-tilbud innen 24 timer.



Be om et tilbud



Transformatortap påvirker direkte driftskostnader og energieffektivitet.



Transformator type	Ingen-belastningstap	Lasttap
S11-630kVA	980W	6200W
S13-630kVA	760W	5960W
Energieffektiv type	600–700W	5600–5900W



S13-serien kan redusere tap uten-last med omtrent 20–30 % sammenlignet med konvensjonelle S11-transformatorer, og hjelper brukerne med å redusere strømforbruket gjennom transformatorens levetid.





Oljemengden avhenger av design, produsent, kjølesystem og effektivitetsklasse.



Transformator type	Oljekapasitet
Standard 630kVA	500–650 liter
Konservator Type	550–700 liter
Fullstendig forseglet type	500–650 liter



Den isolerende oljen utfører tre kritiske funksjoner:



• Elektrisk isolasjon
• Varmespredning
• Bueundertrykkelse



Regelmessig oljetesting bidrar til å sikre langsiktig-transformatorpålitelighet.



Transformatorvekten varierer i henhold til designstandarder og materialer.



Komponent	Vekt
Aktiv del	1200–1600 kg
Transformator olje	450–650 kg
Tank og tilbehør	600–900 kg
Total vekt	2200–3200 kg



Transportplanlegging bør alltid vurdere både fraktvekt og løftekrav.





Dimensjon	Omtrentlig verdi
Lengde	1500–1900 mm
Bredde	900–1200 mm
Høyde	1400–1800 mm



Faktiske dimensjoner kan variere avhengig av spenningsnivå, kjølestruktur og kundespesifikasjoner.





Næringsbygg

En 630kVA oljetransformator driver vanligvis et 10 000–15 000 m² kommersielt kompleks og koster 30–40 % mindre enn tørrtype for utendørs- eller kjellerstasjoner.



Industrianlegg

Den håndterer motortunge belastninger med 150 % kortsiktig overbelastningskapasitet mens du sitter utendørs, og sparer verdifull gulvplass fra fabrikken.



Solenergiprosjekter

630kVA-enheten matcher 600–700 kWp solcellepaneler, og dens forseglede oljekonstruksjon tåler daglige temperatursvingninger og UV-eksponering i solcelleanlegg.



EV ladestasjoner

Én 630kVA oljetransformator støtter 10–15 DC hurtigladere og klarer rask daglig belastningssyklus bedre enn tørrtype på grunn av overlegen oljevarmespredning.



Landlig elektrifisering

Stolpemonterte 630 kVA forseglede oljetransformatorer forsyner 300–500 husstander eller vanningspumper, uten behov for bygning og kun 5-års vedlikeholdsintervaller.




Den fullstendig forseglede oljekonservatoren- av kapselen hindrer oksidasjon og fuktinntrengning i transformatorolje.



En fleksibel gummikapsel er installert inne i konservatortanken. Når transformatoroljen utvider seg under drift, komprimeres kapselen. Når oljen avkjøles og trekker seg sammen, utvider kapselen seg tilbake. Dette isolerer oljen fullstendig fra omgivelsesluften.



• Forhindrer oksidasjon
• Forhindrer fuktopptak
• Reduserer vedlikeholdskrav
• Forlenger transformatorens levetid



Denne konstruksjonen er standard på mange moderne S13-M fullt forseglede transformatorer.






Dyn11 er den vanligste vektorgruppen for 630kVA distribusjonstransformatorer.



• D=Høy-vikling koblet til Delta
• y=Lavspent-vikling koblet til Star (Wye)
• n=Nøytralt punkt tilgjengelig på LV-siden
• 11=30 graders faseforskyvning


Fordeler med Dyn11:


• Reduserer tredje harmoniske strømmer
• Gir et stabilt nøytralt punkt
• Tillater parallelldrift
• Forbedrer strømkvaliteten



Standard impedansspenning for en 630kVA 10kV/0,4kV transformator er typisk 4,0 % eller 4,5 %.



Impedansspenning representerer prosentandelen av nominell primærspenning som kreves for å produsere full-laststrøm når sekundærviklingen er kortsluttet-.



Med 4 % impedansspenning er den teoretiske kortslutningsstrømmen ved LV-terminalene omtrent 25 ganger merkestrømmen.




Parameter	S11	S13
Ingen-belastningstap	Høyere	Senke
Energieffektivitet	Standard	Høy
Driftskostnad	Høyere	Senke
Innledende investering	Senke	Høyere
Livssykluskostnad	Høyere	Senke

For prosjekter med kontinuerlig drift og lang levetid gir S13 transformatorer generelt bedre økonomisk avkastning gjennom reduserte energitap.



Klar til å bestille for elbilstasjonen, solfarmen eller industriprosjektet?
Vi leverer 630kVA olje-nedsenkettransformatorer med IEC/CE/UL-sertifikater, kobberviklinger som standard, og rask levering til Afrika, Sørøst-Asia, Midtøsten og Europa.
Send forespørselen din (mengde, spenning, destinasjonsport) for å få volumrabatt og ledetid på én virkedag



Be om et tilbud



Q1: Hva er forskjellen mellom S11- og S13 630kVA-transformatorer?



A: S13 reduserer tap uten-last med omtrent 27–30 %, samtidig som den gir forbedret energieffektivitet med litt høyere initialinvestering.



Q2: Hva er oljekapasiteten til en 630kVA transformator?



A: Vanligvis 430–650 kg (ca. 480–730 liter), avhengig av design og produsent.



Spørsmål 3: Kan en 630kVA-transformator håndtere belastninger av EV-ladestasjon?



A: Ja. Den kan støtte omtrent 10–15 DC hurtigladere avhengig av laderens kraft og etterspørselsmangfold.



Q4: Hva er fulllaststrømmen til en 630kVA 10kV/0,4kV transformator?



A: LV side ≈ 909A. HV side ≈ 36,4A.



Q5: Hvor mange hus kan en 630kVA transformator forsyne?



A: Omtrent 250–300 boliger under gjennomsnittlige etterspørselsforhold, eller 400–500 boliger når mangfoldsfaktorer brukes.



Q6: Hvilken kjølemetode brukes i 630kVA olje-nedsenkede transformatorer?



A: ONAN (Oil Natural Air Natural).



Q7: Hva er den typiske levetiden til en 630kVA olje-transformator?



A: Vanligvis 25–30+ år med riktig vedlikehold.



Spørsmål 8: Kan 630 kVA transformatorer brukes for opptrapping-applikasjoner?



A: Ja. De er mye brukt i solenergianlegg, vindparker og batterienergilagringssystemer for nettintegrering.
