Hvordan beregner du merkestrømmen til en 2000 kVA oljenedsenket transformator ved forskjellige spenninger?

Beregning av merkestrømmen til en 2000 kVA oljenedsenket transformatorved forskjellige spenningerer en grunnleggende ferdighet for elektroingeniører, prosjektanskaffere og anleggsoperatører. Å gjøre det riktig sikrer sikker dimensjonering av bryter, riktig kabelvalg og lang transformatorlevetid.



PåGNEE, en ledende produsent av oljenedsenkede transformatorer med over 18 års eksporterfaring og en ISO 9001-sertifisert fabrikk, hjelper vi kunder over hele verden med å spesifisere riktig transformator for deres nett.



I denne veiledningen bryter vi ned formelen, gir en fullstendig gjeldende tabell og deler søknadstips – slik at du kan unngå kostbare feil.







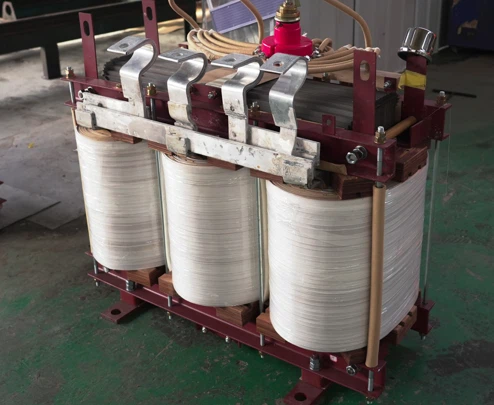

En 2000 kVA oljenedsenket transformator er en arbeidshest i industriell distribusjon, kommersielle komplekser og fornybare energianlegg. Hvis du undervurderer merkestrømmen, kan beskyttelsesenheter utløses unødvendig; overvurder det, og du risikerer overoppheting av kabler og transformatorviklinger. Demerkestrømpåvirker direkte termisk belastning på olje- og papirisolasjonen.



For en2000 kVA oljenedsenket transformator, selv en liten feil kan føre til for tidlig aldring eller nødstans. Derfor er det ikke bare akademisk å forstå den nøyaktige beregningen ved primær- og sekundærspenningene dine – det er et sikkerhets- og pålitelighetskrav.





For tre-fasetransformatorer (den klart vanligste for 2000 kVA), er forholdet mellom tilsynelatende effekt (kVA), linjespenning (V) og linjestrøm (A):





Hvor:

Denne formelen gjelder både primære og sekundære sider. For enfasetransformatorer vil formelen være I=(S × 1000)/V, men en 2000 kVA-enhet er nesten alltid tre-fase i bruks- og industriapplikasjoner.





Ved å bruke formelen ovenfor, her er2000 kVA oljenedsenket transformator merkestrømtabellfor typiske primær- og sekundærspenninger:

Spenning (kV)	Spenning (V)	Beregning (2000×1000)/(1.732×V)	Merkestrøm (A)
33.0	33,000	2,000,000 / (1.732×33,000)	34.98 ≈ 35.0 A
20.0	20,000	2,000,000 / (1.732×20,000)	57.74 ≈ 57.7 A
13.8	13,800	2,000,000 / (1.732×13,800)	83.67 ≈ 83.7 A
11.0	11,000	2,000,000 / (1.732×11,000)	104.97 ≈ 105.0 A
6.6	6,600	2,000,000 / (1.732×6,600)	174.95 ≈ 175.0 A
3.3	3,300	2,000,000 / (1.732×3,300)	349.91 ≈ 350.0 A
0.415 (415V)	415	2,000,000 / (1.732×415)	2781.7 ≈ 2782 A
0.4 (400V)	400	2,000,000 / (1.732×400)	2886.75 ≈ 2887 A



Note:Sjekk alltid transformatorens navneskilt – spenningene kan variere (f.eks. 10 kV, 34,5 kV). Jo lavere spenning, jo høyere strøm. Ved 400 V sekundær trenger du tunge kobbersamleskinner eller flere parallelle kabler (vanligvis 4–6 løp på 500 mm² per fase).

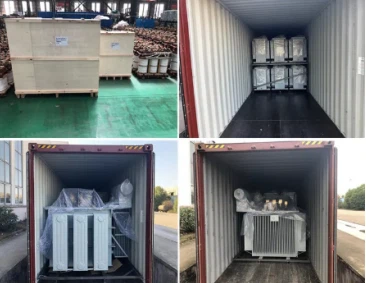

GNEE transformator levering





Anta at du har en2000 kVA oljenedsenket transformatormed primær 11 kV og sekundær 0,415 kV. For å finne primærstrøm: 2.000.000 / (1.732 × 11.000)=105 A. Sekundærstrøm: 2.000.000 / (1.732 × 415)=2,782 A. Disse verdiene er for full belastning ved enhetseffektfaktor (resistiv belastning). For induktive belastninger forblir strømmen den samme i størrelsesorden fordi kVA er tilsynelatende effekt - formelen står allerede indirekte for effektfaktoren.



Praktisk tips:Rund alltid opp når du velger effektbrytere. For 105 A primær, bruk en 125 A bryter (eller 150 A med trip-innstilling). For 2782 A sekundær, vurder 3000 A busway eller seks trekk med 400 mm² kobberkabler per fase.





Selv erfarne ingeniører kan skli. Unngå disse feilene:



Glemte √3-faktoren– Bruk av I=kVA×1000/V (enfaset) gir en verdi 1,732 ganger for høy, noe som fører til overdimensjonerte brytere og underbeskyttelse.



Bruk av fasenøytral spenning i stedet for linjespenning– På et trefasesystem, bruk alltid V_L-L. For eksempel er 400 V linjespenningen; fasenøytral er 230 V.



Ignorerer trinnvekslereffekter– Hvis transformatoren din har trykkuttak på ±5 %, vil strømmen være litt høyere ved den laveste uttaksspenningen. Design alltid beskyttelse for det verste tilfellet (laveste primærspenning).



Med utsikt over høyde og omgivelsestemperatur– Merkeplatens merkestrøm antar mindre enn eller lik 1000 m høyde og 40 graders maksimal omgivelsestemperatur. Over 1000 m, eller i varmere klima, må du bruke reduksjonsfaktorer i henhold til IEC 60076. GNEE gir gratis reduksjonsberegninger ved hvert tilbud.





De fleste2000 kVA oljenedsenkede transformatorerer utstyrt med strømbrytere (OCTC) eller strømbrytere (OLTC) for spenningsregulering. Typiske områder: ±2×2,5 % eller ±5 %. Når du skifter kranen, varierer omdreiningsforholdet, men merkestrømmen på hver vikling er fortsatt basert på den nominelle spenningen til den viklingen. For å velge sikringer eller beskyttelsesreleer bør du imidlertid beregne strømmen vedlaveste tappespenningfordi det gir den høyeste strømmen.



Eksempel:En transformator med nominell primær 11 kV og –5 % uttak gir 10,45 kV. Strømmen ved det trykk=2,000,000 / (1,732 × 10,450) ≈ 110,5 A, mot 105 A ved nominell. Så din primære beskyttelse bør håndtere minst 110 A kontinuerlig. GNEEs tekniske team gir alltid trykkspesifikke strømtabeller på forespørsel.





Når du har den beregnede merkestrømmen, kan du bestemme:

• Primær sidebeskyttelse:For en 105 A primær, bruk en 125 A MCCB eller sikring; for 35 A ved 33 kV, en 40 A HV-sikring.
• Kabelstørrelse på sekundærsiden:Ved 2887 A (400 V) trenger du vanligviskobberskinner 100×10 mmeller6 trekk med 500 mm² kobberkabel per fase. Aluminiumskabler krever større tverrsnitt.
• Valg av strømtransformator (CT):CT primær bør være 120 % – 150 % av merkestrømmen. For 105 A, velg 150:5 CT; for 2887 A, velg 3000:5 eller 4000:5 CT.
• Kortslutningsstrøm:Impedans (vanligvis 5-7%) gir kortslutningsstrøm=Merkestrøm / (%Z/100). For 105 A med 6 % Z, kortslutning ≈ 1750 A. Dette hjelper i koordinasjonsstudier.





Du vet nåhvordan beregne merkestrømmen til en 2000 kVA oljenedsenket transformator ved forskjellige spenninger– bare bruk I=(S×1000)/(√3×V) og bruk tabellen ovenfor for vanlige spenningsnivåer. Men å kjenne formelen er bare det første trinnet. Hvert prosjekt har unike begrensninger: trykkavstander, høyde, harmonisk innhold eller spesielle beskyttelsesordninger.



Ikke overlat transformatorvalget til å gjette.

La GNEEs erfarne ingeniører gi en gratis, uforpliktende designgjennomgang og tilbud. Bare send oss ​​dine spenningskrav, lastprofil og eventuelle spesielle forhold – vi vil svare innen 4 timer med et detaljert teknisk forslag, gjeldende tabeller og en konkurransedyktig pris.Sikre ditt strømsystem med GNEE – be om tilbud i dag!

Be om et tilbud







Hva er spesifikasjonen for 2000 kVA transformator?

Dokumentet gir spesifikasjoner for en 2000 KVA transformator.Den har en ONAN kjøletype, opererer på 11 000V høyspenning og 433V lavspenning, med en frekvens på 50Hz. Totalvekten er 5935kg med en kjerne- og viklingsvekt på 2575kg og oljevolum på 1488L.



Endres merkestrømmen hvis transformatoren har kobber- eller aluminiumsviklinger?
Nei. Merkestrømmen er utelukkende en funksjon av kVA og spenning. Imidlertid gir kobberviklinger lavere tap og bedre overbelastningskapasitet – GNEE tilbyr begge alternativene.



Hva er den maksimale kontinuerlige overbelastningen for en 2000 kVA oljenedsenket transformator?
IEC 60076-7 tillater kortvarige overbelastninger (f.eks. 130 % i 30 minutter) avhengig av tidligere belastning og omgivelsene. For kontinuerlig overbelastning over 100 % av merkestrømmen trenger du et tilpasset design. Kontakt GNEE for en termisk studie.



Kan jeg bruke merkestrømmen for enfasebelastninger?
Ja, men du må vurdere lastbalansering på de tre fasene. Den totale trefase-kVA bør ikke overstige 2000 kVA. For en alvorlig ubalansert belastning, kontakt våre ingeniører – merkestrømmen per fase kan fortsatt være den samme, men nøytralstrømmen kan være høyere.
