Viklingsisolasjonsdesign og temperaturstigningskontroll av 1500kVA oljefylt transformator

Når du bruker en enhet med høy-kapasitet somViklingsisolasjonsdesign & temperaturstigningskontroll av1500kVA oljefylt transformatorer de to pilarene som bestemmer levetiden og påliteligheten.



Som en ledende ISO9001:2015-sertifisert produsent med over 18 års ekspertise og en 30 000㎡ smart fabrikk, spesialiserer GNEE seg på teknisk kraftutstyr som tåler ekstrem termisk og elektrisk påkjenning. Dårlig isolasjon fører til kortslutninger; overdreven temperaturøkning ødelegger viklinger.



I dette tekniske dypdykket-forklarer vi hvordan GNEE optimaliserer både for å levere en1500kVA oljefylt transformatorsom fungerer trygt i 25+ år.

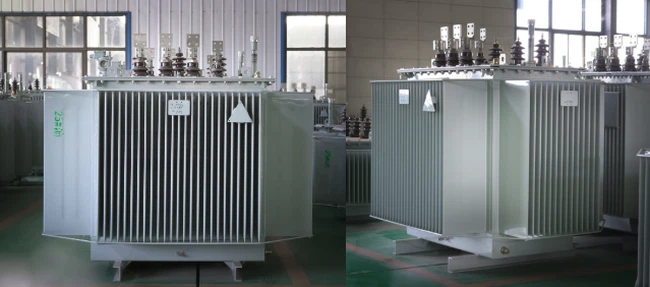

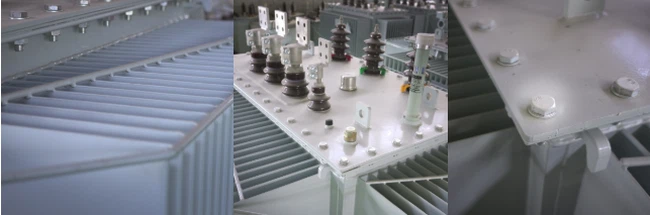

GNEE fabrikk og lager for 1500kVA oljefylt transformator produksjon





GNEE er ikke en generisk forhandler-vi er enkraftig-produsentmed en årlig produksjon på 50 000 tonn. Vårt tekniske team består av over 200 ingeniører som designer og tester hver1500kVA oljefylt transformatori henhold til IEC 60076, ANSI C57.12 og GB 1094 standarder.



Fra inspeksjon av råvarer til endelig testing av temperaturøkning er hver prosess kontrollert-hjemme. Når du velger GNEE, får du direkte tilgang til fabrikkpriser, streng kvalitetskontroll og tilpassede isolasjonsløsninger skreddersydd til dine lokale nettforhold.





DeViklingsisolasjonsdesign av en 1500kVA oljefylt transformatorbestemmer hvor godt enheten motstår elektrisk sammenbrudd. Isolasjon må skille høy-viklingen (HV) fra viklingen med lav-spenning (LV), og både fra kjernen og tanken. Uten skikkelig isolasjon vil partiell utladning (PD) erodere den dielektriske styrken over tid, noe som fører til katastrofal svikt.



Hovedisolasjon vs. Turn-to-Turn Insulation

I en1500kVA oljefylt transformator, isolasjon er klassifisert i to kategorier:



Hovedisolasjon:Barrierene mellom HV- og LV-viklinger, og mellom viklinger og grunn (kjerne/tank). Dette oppnås vanligvis med trykkplatebarrierer med høy-tetthet og transformatorolje.



Slå-til-Svingisolasjon:Emaljebelegget eller papirinnpakningen på selve kobber- eller aluminiumslederen. Dette forhindrer kortslutninger mellom tilstøtende svinger.



Materialvalg for høy pålitelighet

GNEE bruker utelukkendeKlasse A eller Klasse B isolasjonssystemer(105 grader til 130 grader vurdering) for olje-nedsenkede enheter. Våre materialer inkluderer:

• Kraftpapir av høy-kvalitetviklet rundt ledere for svingisolasjon.
• Pressboard sylindrefor hovedisolasjonsbarrierer.
• Mineralolje (eller naturlig esterolje)fungerer som både kjølevæske og dielektrisk væske.



Disse materialene tørkes under vakuum for å fjerne fuktighet, noe som drastisk forbedrer dielektrisk styrke og reduserer risikoen for indre lysbuer.

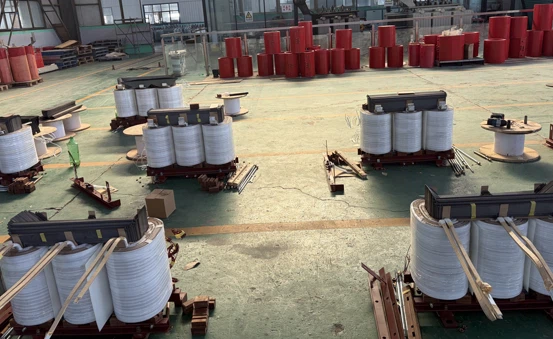

Designprosess for viklingsisolasjon for 1500kVA oljefylt transformator





Temperaturøkning er den største enkeltfienden til transformatorens levetid. DeTemperaturstigningskontroll av en 1500kVA oljefylt transformatorrefererer til forskjellen mellom viklings-/varmt-punkttemperaturen og omgivelsestemperaturen for kjøleluft. For eksempel, hvis omgivelsestemperaturen er 40 grader og den gjennomsnittlige viklingstemperaturen er 105 grader, er temperaturøkningen 65K (Kelvin).



Hvorfor temperaturøkning er viktig

Hver 8 grader til 10 graders økning over den nominelle isolasjonsklassen halverer transformatorens levetid. Høy temperatur akselererer:

• Oksidasjon av papirisolasjon(gjør den sprø).
• Slamdannelse i oljen(reduserer kjøleeffektiviteten).
• Ekspansjon og sammentrekning(som fører til løse forbindelser).



For en1500kVA oljefylt transformator, standarder begrenser gjennomsnittlig viklingstemperaturøkning til 65K (for klasse A-isolasjon) og varmepunktstigningen til 78K.



Beregne tap som genererer varme

Temperaturøkning er et direkte resultat av interne tap:

• Lasttap (kobbertap):Varme generert av I²R i viklingene.
• Ingen-belastningstap (kjernetap):Varme fra hysterese og virvelstrømmer i kjernen.

GNEE bruker avansert termisk simuleringsprogramvare for å forutsi hotspots før man bygger en enkelt prototype. Dette gjør at vi kan optimalisere designet for jevn varmespredning.





Vårt ingeniørteam følger en fler-prosess for å sikreVikleisolasjonsdesign av din 1500kVA oljefylte transformatorovergår IEC-kravene.



Lagspoling vs. plateviklingsvalg

• LV-viklinger (lav spenning):Vanligvis lagviklet med kobberfolie eller -strimmel med stor- tverrsnitt. Dette minimerer virveltap og gir en jevn overflate for isolasjon.
• HV-viklinger (høyspent):Skivevikling eller interleaved platevikling for å kontrollere spenningsfordeling og redusere impulsspenning. Hver skive er atskilt med trykkplateavstandsstykker som lager aksiale oljekanaler for kjøling.



Vakuumtrykkimpregneringsprosess (VPI).

I motsetning til billige alternativer som hopper over dette trinnet, utsetter GNEE alle viklinger for envakuumtørking og oljeimpregneringsyklus. Fuktighet er isolasjonens fiende-en våt transformator kan ha 100 ganger høyere delvis utladning enn en tørr. Vår VPI-prosess sikrer:

• Fullstendig fjerning av luft og fuktighet.
• Full penetrasjon av olje i hvert mikroskopiske hulrom.
• Dielektrisk styrke over 40 kV/mm.



Isolasjonskoordinering for lynimpuls

A 1500kVA oljefylt transformatorkoblet til luftledninger må overleve lynnedslag (1,2/50 µs impuls). GNEE designer isolasjonsmarginer med:

• Elektrostatiske skjoldmellom HV og LV.
• Vinkelringeroggraderingsringerå fordele elektrisk felt jevnt.
• Økte krypeavstanderpå bøssingtårn.



Temperaturøkningstesting av 1500kVA oljefylt transformator





Kontroll av temperaturøkning er ikke passivt-det krever tilsiktet hydraulisk og termisk design. GNEE implementerer tre utprøvde strategier for å beholde din1500kVA oljefylt transformatorkjøle.



Optimalisert oljekanaldesign

Vi beregner nøyaktig størrelse og plassering av radielle og aksiale kjølekanaler i viklingsstabelen. Bredere kanaler øker oljestrømmen, men reduserer pakningstettheten. GNEE bruker computational fluid dynamics (CFD) for å finne sweet spot der oljehastigheten er høy nok til å frakte varme bort uten å forårsake turbulente hotspots.



Radiatorstørrelse og oljesirkulasjon

En standard 1500kVA enhet kan ha 6 til 8 radiatorpaneler. For høye-omgivelsesmiljøer (ørkener, tropiske soner), tilbyr GNEE:

• Større radiatorermed økt finneoverflate.
• Forsert oljesirkulasjon (OF)med en pumpe for å akselerere varmevekslingen.
• Forced air (AF)kjølevifter som monteres under radiatorer.



Fiberoptisk varm-punktovervåking (valgfritt)

For kritiske installasjoner kan GNEE legge inn fiberoptiske prober direkte i HV- og LV-viklingene under produksjon. Dette gir sanntids-varmt-punkttemperaturdata, noe som tillater prediktivt vedlikehold før isolasjonen brytes ned.





Nedenfor er standard designparametere for en GNEE1500kVA oljefylt transformator(11kV/0,4kV, Dyn11, 50Hz). Disse verdiene sikrer sikker drift under kontinuerlig full belastning.

Parameter	Spesifikasjon	Notater
Nominell effekt	1500 kVA	Kontinuerlig MVA-vurdering
HV/LV Spenning	11 kV / 0,4 kV	Tilpassede spenninger tilgjengelig
Isolasjonsklasse	Klasse A (105 grader)	Eller klasse B (130 grader) på forespørsel
Gjennomsnittlig viklingstemperaturstigning	Mindre enn eller lik 65 K	Målt ved motstandsmetode
Topp oljetemperaturstigning	Mindre enn eller lik 60 K	Målt med termometer
Varme-punkttemperaturstigning	Mindre enn eller lik 78 K	Beregnet i henhold til IEC 60076-7
Isolasjonsmateriale	Pressboard med høy-tetthet + kraftpapir	Vakuumtørket
Dielektrisk styrke (olje)	Større enn eller lik 40 kV / 2,5 mm	Før og etter termisk aldring
Kjøletype	ONAN (Oil Natural Air Natural)	ONAN, ONAF eller OFAF alternativer
Delvis utladningsnivå	Mindre enn eller lik 50 pC ved 1,5 x spenning	Garantert i 1 minutt
Referansestandard	IEC 60076, IEEE C57.12	Fullt samsvarssertifikat





DeVikleisolasjonsdesign og temperaturstigningskontroll av din 1500kVA oljefylte transformatorbestemmer direkte dens sikkerhet, effektivitet og levetid. Høy-isolasjon forhindrer elektrisk sammenbrudd, mens presis termisk styring unngår for tidlig aldring.



Hos GNEE kombinerer vi avanserte materialer, vakuumbehandling, CFD-simulering og streng testing for å levere transformatorer som går kjølig og varer i tiår.



Planlegger du å anskaffe en 1500kVA oljefylt transformator?

Ikke overlat pålitelighet til tilfeldighetene.Kontakt GNEE i dagfor et detaljert teknisk forslag, isolasjonsdesigntegning og temperaturstigningsgaranti. Spør oss om våre-tredjeparts testrapporter og direkte fabrikkomvisningsalternativer. La oss konstruere påliteligheten ditt prosjekt krever.



Be om et tilbud



Kan jeg oppgradere isolasjonsklassen til min 1500kVA oljefylte transformator?
Ja. GNEE kan designe med Klasse B (130 grader) eller Klasse F (155 grader) isolasjon ved bruk av termisk oppgradert papir og høy-olje (naturlig ester).



Hva skjer hvis temperaturstigningen overskrider grensene?
Transformatoren vil lide akselerert aldring. Innebygde- viklingstemperaturindikatorer (WTI) og oljetemperaturindikatorer (OTI) med alarm- og utløsningskontakter er standard for å forhindre dette.



Hvordan påvirker fuktighet viklingsisolasjonsdesign?
Fuktighet reduserer den dielektriske styrken drastisk. GNEEs fabrikk holder lav luftfuktighet under montering, og hver transformator gjennomgår vakuumtørking før oljefylling.



Hvilken testing kreves for en 1500kVA oljefylt transformator?
1500kVA oljefylt transformatortesting inkluderer rutinetester som viklingsmotstand, svingforhold, impedansspenning og isolasjonsmotstand, samt typetester som temperaturstigning og kortslutningsmotstandstester.



Hvordan transporteres en 1500kVA oljenedsenket transformator?
En 1500kVA oljenedsenket transformator er forsvarlig pakket og transportert på stålrammer; avhengig av avstand og forskrifter, kan den sendes med olje eller i tørr tilstand med olje fylt på-stedet.



Hvilke forholdsregler bør tas under transport?
Under transport må den 1500kVA oljefylte transformatoren holdes oppreist, beskyttet mot vibrasjoner og forseglet for å forhindre inntrengning av fuktighet eller forurensning.



Hva er installasjonskravene for en 1500kVA oljefylt distribusjonstransformator?
Installasjon krever et betongfundament, riktig jording, oljebegrensningstiltak, sikker elektrisk klaring og tilstrekkelig ventilasjon eller kjøleplass.



Kan en 1500kVA oljefylt transformator installeres innendørs?
Ja, men innendørs installasjon krever brannsikkerhetstiltak som oljebegrensningssystemer, brannbarrierer og ventilasjonssystemer for å sikre sikker drift.
