1000kVA olje-nedsenket transformator: Må temperaturøkning og kjølemetoder endres når du bytter fra mineralolje til ikke-mineralolje?

Som ledendeolje-nedsenket transformatorprodusentmed over et tiår med ekspertise innen utforming og levering av-ytende distribusjons- og krafttransformatorer over hele verden, forstår GNEE at moderne energisystemer krever fleksibilitet.



Et spørsmål vi ofte mottar fra ingeniører og innkjøpsspesialister er: når du bytter en1000kVA olje-nedsenket transformator fra mineralsk isolasjonsolje til et ikke-mineralsk alternativ-som naturlige estere (FR3), syntetiske estere eller silikonolje-gjørtemperaturøkningparametere ogkjølingsmetoderkrever justering?

Det korte svaret erja.



Denne omfattende veiledningen forklarer hvorfor, hvordan du navigerer i IEC og GB regulatoriske krav, og hvordan GNEE leverer nøkkelferdige løsninger som garanterer sikker, kompatibel og optimal transformatorytelse uavhengig av isolasjonsvæsken du velger.







Hva temperaturøkning betyr for en 1000kVA væskefylt-enhet

Temperaturøkning refererer til temperaturforskjellen mellom en transformators interne komponenter (vikling, toppolje, jernkjerne) og omgivelsesluften når den brukes med nominell belastning. Denne metrikken er kritisk for å evaluere termisk stress på isolasjonsmaterialer.



For en 1000kVA olje-senket transformator påvirker temperaturøkningen direkte:

• Isolasjons levetid-hver 8–10 grader over den nominelle stigningen halverer isolasjonslevetiden
• Lastekapasitet-høyere temperaturøkning betyr lavere overbelastningsmargin
• Sikkerhetsoverholdelse-alle kravene i IEC 60076 og GB 1094.2 må oppfylles



Hvorfor bytte fra mineralolje til ikke-mineralsk olje er viktig

Mineral oil has been the industry standard for over a century due to its excellent dielectric properties and low cost. However, demand for alternatives has surged dramatically. Natural esters (vegetable-based oils) offer complete biodegradability and >300 graders brannpunkter; silikonoljer utmerker seg i ekstreme-temperaturmiljøer. Men hver væske har unike fysiske egenskaper som påvirker hvordan den sprer varme i et 1000kVA transformatorsystem.

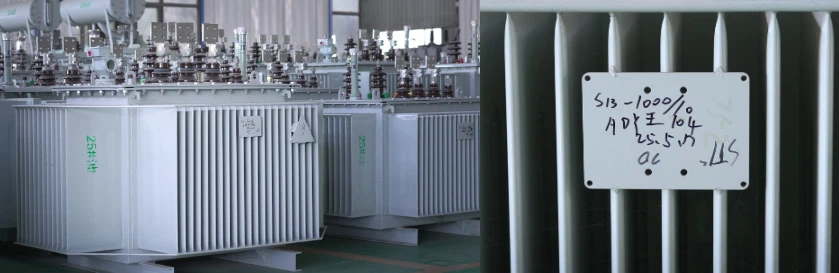

GNEE fabrikkproduksjonslinje-1000kVA oljenedsenket transformator





Standard Framework for Liquid-Immersed Transformers

BådeIEC 60076-2(den internasjonale referansen) ogGB 1094.2-2013(Kinas nasjonale ekvivalent) gjelder for alle flytende-nedsenkede transformatorer, uavhengig av om væsken er mineralolje eller et ikke-mineralsk alternativ.



Disse dokumentene spesifiserer:

• Klassifiseringskoder for kjølemetode(ONAN, ONAF, KNAN, KNAF, etc.)
• Grenseverdier for temperaturstigningfor ulike transformatorkomponenter
• Testprosedyrerfor typetester og rutinemessig fabrikkvalidering



Hva standardene sier: Samme grenser, forskjellig anvendelse

Standard-pålagte temperaturøkningsgrenser for en1000kVA olje-nedsenket transformatorvarierer avhengig av kjølekonfigurasjon, ikke væsketype. I henhold til IEC 60076-2 er tillatte stigninger:

Transformatorkomponent	Temperaturstigningsgrense (K)	Gjeldende kjøling
Topp olje	Mindre enn eller lik 60 K	Alle systemer
Gjennomsnittlig vikling	Mindre enn eller lik 65 K	Ikke-rettet oljestrøm
Gjennomsnittlig vikling	Mindre enn eller lik 70 K	Rettet tvungen kjøling
Svingete Hot Spot	Mindre enn eller lik 78 K	Alle systemer



Datareferanse: IEC 60076-2 spesifikasjoner

Den viktigste innsikten er at disse grensene representerer maksimalt tillatte temperaturforskjeller over omgivelsestemperatur (40 graders referanse). Imidlertid, om en1000kVA transformatoropererer naturlig innenfor de samme marginene avhenger helt av væskens spesifikke termiske egenskaper. Det er derfortemperaturøkningmå re-evalueres under ethvert væskeskifte.





Sammenlignende tabell for væskeegenskaper

Eiendom	Mineralolje	Naturlig ester (FR3®)	Silikon olje
Viskositet (40 grader, cSt)	~8–12	~30–40	~20–50
Termisk ledningsevne (W/m·K)	~0.13	~0.14–0.16	~0.15
Spesifikk varmekapasitet (kJ/kg·K)	~1.9	~2.0–2.1	~1.5
Flammepunkt (grad)	~140–160	320–330 (K-klasse)	>300
Brannpunkt (grad)	~160–180	350–360	~370
Hellepunkt (grad)	-40 til -30	-10 til -25	-60
Biologisk nedbrytbarhet	Lav	Biodegradable (>90%)	Begrenset

Datareferanser: Naturlige esteregenskaper fra ASTM D6871-standardene FR3-spesifikasjoner



Hvorfor disse forskjellene har betydning for temperaturøkning

Den primære konsekvensen av å bytte væske i en1000kVA olje-nedsenket transformatorer variasjon av viskositet og termiske egenskaper:

• Høyere viskositet(naturlige estere, noen silikonoljer) skaper større strømningsmotstand gjennom viklingskanaler, noe som potensielt reduserer naturlige konveksjonshastigheter
• Ulike spesifikke varmekapasiteterpåvirke hvor mye energi hver væske kan absorbere før temperaturen stiger
• Hellepunktbestemmer kald-startytelse-kritisk for utendørs installasjoner i nordlige klimaer





Forstå kjøleklassifiseringskoder

IEC-kjølekoder bruker to- eller fire-bokstavsbetegnelser som forteller deg nøyaktig hvordan en transformator kjøles:

• Første bokstav- kjølevæske inne i tanken:O= mineralolje,K= ikke-mineralvæske med større enn eller lik 300 graders brannpunkt
• Andre brev- sirkulasjonsmekanisme i tanken:N= naturlig konveksjon,F= tvunget
• Tredje brev- eksternt kjølemedium:A= luft,W= vann
• Fjerde bokstav- ekstern sirkulasjon:N= naturlig luftkjøling,F= tvungen luft (vifter)

Derfor bærer en mineral-oljeenhet med naturlig konveksjon og naturlig luftkjøling kodenONAN. Det samme1000kVA transformatorfylt med FR3 naturlig ester blirKNAN, som reflekterer "K"-klassen (mindre brennbar) væske.



Har væskeendringsmandat en annen kjølekonfigurasjon?

Det fysiske prinsippet er enkelt:kjølemetoder kan trenge justering for å opprettholde samsvar med temperaturøkningnår du bytter fra mineralolje til ikke-mineralsk olje. Fordi ikke-mineralske oljer generelt har høyere viskositet og ulik varmeoverføringsadferd, kan naturlig konveksjon være mindre effektiv.



I slike tilfeller inkluderer alternativene:

• Behold KNAN(naturlig konveksjon), men bruk forstørrede radiatorer for å kompensere for redusert sirkulasjon
• Oppgrader til KNAF-legg til eksterne vifter for å øke varme-utvekslingshastigheten
• Endre tankdesignfor å optimalisere interne oljestrømningsbaner





Parameter	Mineraloljealternativ (ONAN/ONAF)	Ikke-mineralsk oljealternativ (KNAN/KNAF)
Isolerende væske	Mineralolje (f.eks. Shell Diala)	FR3 Natural Ester / Silikonolje
Kjølemetode	ONAN (naturlig) eller ONAF (fans)	KNAN (naturlig) eller KNAF (fans)
Temperaturstigning *	Toppolje mindre enn eller lik 60K, vikling mindre enn eller lik 65K	Samme IEC-grenser-verifisert ved varmekjøring
Primær spenning	2,4–34,5 kV	Samme
Sekundær spenning	480/277V, 400/230V, 380/220V	Samme
Hyppighet	50/60 Hz	Samme
Vektorgruppe	Dyn11, Yyn0, Dyn5	Samme
Vikle materiale	Kobber eller aluminium	Samme
BIL	30–95 kV	Samme
Vekt (Olje)	~700 kg	~700–750 kg (væske-avhengig)
Total vekt	~3.750 kg	Kan variere litt med tankdesign



Datareferanse: NPC Electric 1000kVA transformator spesifikasjon

Note:Detemperaturøkninggrensene er identiske i henhold til IEC 60076-2, men radiatordimensjoner og viftekonfigurasjoner kan variere mellom ONAN- og KNAN-design for å sikre samsvar.





Når du bytter fra mineralolje til ikke-mineralsk olje i en1000kVA olje-nedsenket transformator, temperaturøkningparametere ogkjølingsmetoderkrever absolutt nøye revurdering. Internasjonale standarder (IEC 60076-2, GB 1094.2) setter de samme maksimale temperaturstigningsgrensene uavhengig av væske, men forskjellige fysiske egenskaper-spesielt viskositet og termisk ledningsevne-krever potensielt modifiserte kjølekonfigurasjoner, radiatorstørrelser og validert varmekjøringstesting.



GNEE står klar til å hjelpe deg med å navigere denne overgangen med selvtillit. Enten du trenger en ny1000kVA KNAN transformatorfra grunnen av eller ekspertveiledning om ettermontering av din eksisterende ONAN-enhet, ingeniørteamet vårt gir ende-til-ende-støtte: termisk simulering, materialkompatibilitetsanalyse, sertifisert fabrikktesting og global logistikk.



Klar til å oppgradere din 1000kVA transformator til ikke-mineralsk olje? Kontakt GNEE i dag for en tilpasset løsning-be om tilbud og teknisk konsultasjon nå!



Be om et tilbud



Hva er forskjellen mellom mineralolje og transformatorolje?

Høyere flammepunkt og brannpunkt. FR3-væske har et flammepunkt på 330 grader C og et brannpunkt på 360 grader C, mens mineralolje har et flammepunkt på 155 grader C og brannpunkt på 165 grader C. Disse høyere tallene betyr at en transformator har lavere risiko for å ta fyr med FR3-væske.



Hva er de to typene transformatorolje?

Det er to hovedtyper transformatorolje som brukes i dag:Parafin-basert transformatorolje og nafta-basert transformatorolje. Den mineralske isolasjonsoljen er avledet fra spesielle råoljer, som inkluderer ekstremt lav n-parafin kjent som voks.



Hvorfor legger de mineralolje i transformatorer?

Transformatoroljens primære funksjoner erfor å isolere og avkjøle en transformator. Den må derfor ha høy dielektrisk styrke, termisk ledningsevne og kjemisk stabilitet, og må beholde disse egenskapene når den holdes ved høye temperaturer i lengre perioder.



Hvilken type olje brukes til transformatorer?

Mineralolje

Mineraloljeer den mest brukte typen transformatorolje. Den er avledet fra raffinering av råolje og er mye foretrukket på grunn av dens kostnads-effektivitet og utmerkede isolasjonsegenskaper. Mineraloljer er videre klassifisert i to kategorier: nafteniske og parafiniske.



Hvor mange ampere er en 1000 kVA transformator?

En 1000 kVA-transformator brukes vanligvis i prosessen med å transformere en-høyspent strømforsyningslinje til en lav-strømforsyningslinje. Den bruker kilovolt-ampere som måleenheter for transformatorens tilsynelatende effekt (kVA). Den er i stand til å motstå en spenning på 120 ogen strømstyrke på 8333.



Hva er fulllaststrømmen til en 1000 kVA transformator?

~1392A

For en 1000 kVA transformator ved 415V er fulllaststrømmen~1392A, med 75 % belastning ved 1044A. Bruk tommelfingerregelen: I ≈ kVA × 1,4 for raske estimater (1400A). Nøyaktige beregninger sikrer effektiv strømstyring.
