Installasjonskrav og klaring for 1000kVA tørr type transformator innendørs

Som en profesjonell transformatorprodusent spesialiserer GNEE seg på avanserte transformatorløsninger av-type, inkludert tre-transformatorsystemer-type og tre-transformatorsystemer. Når du installerer en1000kVA tørr type transformatorInnendørs, riktig planlegging, klaring og overholdelse av standarder er avgjørende for å sikre sikkerhet, ytelse og lang levetid.



Innendørs installasjoner er mye brukt i kommersielle bygninger, industrianlegg og infrastrukturprosjekter på grunn av deres brannsikkerhet og lave vedlikeholdsfordeler. Feil installasjon kan imidlertid føre til overoppheting, redusert effektivitet og driftsrisiko.





Stedsvalg for 1000kVA tørr type transformator innendørs installasjon

Å velge riktig installasjonssted er det første trinnet for å sikre pålitelig drift.



Nøkkelkrav:

• Installer i et rent, tørt og godt-ventilert rom
• Unngå områder med mye støv, etsende gasser eller fuktighet
• Sikre enkel tilgang for vedlikehold og inspeksjon

For innendørs trefasede transformatorapplikasjoner forbedrer riktig miljøkontroll ytelsen og levetiden betraktelig.



Krav til fundament og montering

Transformatoren skal monteres på et solid og plant fundament.

Viktige hensyn:

• Underlag av armert betong anbefales
• Anti-vibrasjonsputer for å redusere støy og mekanisk stress
• Tilstrekkelig belastning-for 1000kVA-enhet

Støpt harpiks krafttransformatordesign er kompakt, men krever fortsatt stabil strukturell støtte.

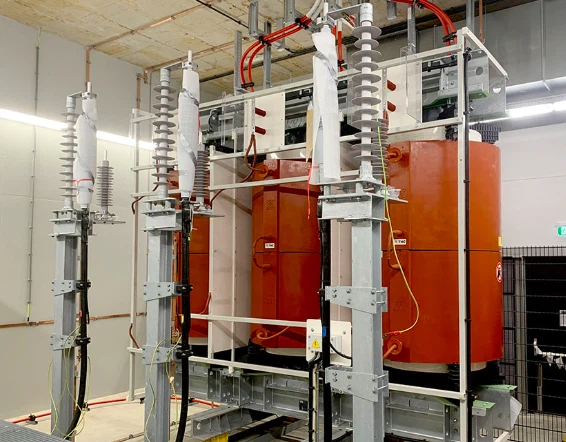

Transformator installert i innendørs transformatorstasjon





Minimum klaringsavstand for 1000kVA tørr type transformator innendørs

Riktig klaring sikrer sikker drift og effektiv kjøling.



Typiske retningslinjer for godkjenning:

• Frontklaring: Større enn eller lik 1,5 meter (drifts- og vedlikeholdsplass)
• Sideklaring: Større enn eller lik 1,0 meter
• Bakre klaring: Større enn eller lik 1,0 meter
• Toppklaring: Større enn eller lik 1,0 meter

Disse avstandene kan variere avhengig av lokale standarder (IEC, NEC eller GB).



Ventilasjonsklaring for 1000kVA tørr type transformator innendørs

Transformatorer av tørre-type er avhengige av luftkjøling, så luftstrømmen er kritisk.



Ventilasjonskrav:

• Sørg for naturlig eller tvungen luftsirkulasjon
• Unngå å blokkere luftinntak og -utløp
• Hold tilstrekkelig avstand fra vegger og annet utstyr

Lavt tap Tørr-transformatordesign forbedrer effektiviteten, men er fortsatt avhengig av riktige kjøleforhold.

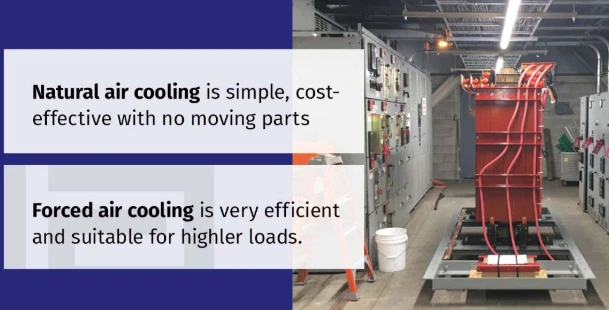

Kjølemetoder for transformatorer av tørr type





Tilkoblingskrav til kabel og samleskinne

Riktige elektriske tilkoblinger er avgjørende for sikker drift.

Retningslinjer:

• Bruk passende kabler eller samleskinner
• Sørg for tette og sikre koblinger
• Sørg for riktig isolasjon og faseseparasjon

Transformatorsystemer av støpt spole av tørr type støtter ofte fleksible tilkoblingsmuligheter for ulike bruksområder.



Jording og beskyttelsessystem

Jording er avgjørende for sikkerhet og feilbeskyttelse.

Krav:

• Pålitelig jording av transformatorkjerne og kabinett
• Installer overspenningsvernenheter
• Bruk beskyttelsesreleer og effektbrytere

Tørrkjernetransformatorer og transformatorsystemer av støpt harpiks må overholde internasjonale sikkerhetsstandarder.





Temperatur og fuktighetsforhold

Driftsmiljøet påvirker ytelsen direkte.



Anbefalte forhold:

• Omgivelsestemperatur: -5 grader til +40 grader
• Relativ fuktighet: Mindre enn eller lik 90 % (ikke-kondenserende)

Tørrstøpte harpikstransformatorer fungerer godt i fuktige miljøer, men krever fortsatt kontrollerte forhold.



Brannsikkerhet og beskyttelsestiltak

Tørre-transformatorer er sikrere enn oljefylte-enheter, men det er fortsatt nødvendig med forholdsregler.



Tiltak inkluderer:

• Brannsikkert- installasjonsmateriale
• Røykdeteksjonssystemer
• Brannbarrierer hvis installert i nærheten av kritisk utstyr

Transformatorprodusenter av støpt harpiks designer produkter med flammehemmende-egenskaper for økt sikkerhet.



Innendørs transformatorrom med brannsikringsutstyr





Vedlikeholdsklaring for 1000kVA tørr type transformator innendørs

Det må reserveres tilstrekkelig plass til rutinemessig vedlikehold.



Krav:

• Enkel tilgang til terminaler og kontrollpaneler
• Plass for inspeksjonsverktøy og personell
• Rydd veier for fjerning av utstyr om nødvendig

Tørre distribusjonstransformatorsystemer er designet for minimalt vedlikehold, men tilgjengelighet er fortsatt viktig.



Støy- og vibrasjonshensyn

Innendørs installasjoner må vurdere støydemping.



Løsninger:

• Installer vibrasjonsdempere
• Bruk lydisolerte kabinetter om nødvendig
• Hold avstand til kontorer eller boligområder





Parameter	Spesifikasjon
Nominell kapasitet	1000 kVA
Spenningsnivå	10kV / 0,4kV
Fase	Tre-fase
Kjølemetode	AN / AF
Isolasjonstype	Støpt harpiks
Installasjonstype	Innendørs
Minste klaring foran	Større enn eller lik 1,5 m
Side/Bakklaring	Større enn eller lik 1,0 m
Toppklaring	Større enn eller lik 1,0 m
Omgivelsestemperatur	-5 grader til +40 grader
Beskyttelsesnivå	IP20 / IP23
Standard	IEC / ANSI / GB



GNEE er en av de ledende produsentene av tørrtransformatorer i støpeharpiks, og tilbyr:

• Distribusjonstransformatorløsninger for støpeharpiks av høy-kvalitet
• Avansert tre-fasetørr-transformatorteknologi
• Tilpasset innendørs trefasetransformatordesign
• Samsvar med IEC-, ANSI- og GB-standarder
• Global prosjekterfaring og rask levering

Vi tilbyr komplett teknisk støtte fra design til installasjon, for å sikre at prosjektet ditt går problemfritt.





Å forståInstallasjonskrav og klaring for 1000kVA tørr type transformator innendørser avgjørende for å sikre sikkerhet, effektivitet og langsiktig-pålitelighet. Riktig stedsvalg, ventilasjon, elektriske tilkoblinger og vedlikeholdsplass bidrar alle til optimal transformatorytelse.

Be om et tilbud



👉 Trenger du ekspertveiledning eller tilpassede transformatorløsninger?Kontakt GNEE i dag og få profesjonell støtte for dine innendørs transformatorprosjekter!



Hva er fordelene med en 1000 kVA oljenedsenket transformator?

En 1000 kVA oljenedsenket transformator tilbyr:

• Overlegen kjøleytelse
• Høyere effektivitet og overbelastningskapasitet
• Lengre levetid
• Lavere innledende kjøpskostnad

Dette gjør det til et foretrukket valg for industri- og bruksapplikasjoner.



Er en 1000 kVA tørr transformator vedlikeholdsfri-?

En 1000 kVA tørr type transformator krever mindre vedlikehold sammenlignet med olje-fylte typer, siden den ikke bruker olje. Imidlertid er periodiske inspeksjoner, rengjøring og termiske kontroller fortsatt nødvendig for å sikre optimal ytelse.



Kan en 1000 kVA transformator tilpasses?

Ja, både 1000 kVA tørrtransformatorer og 1000 kVA oljenedsenkede transformatorer kan tilpasses fullt ut. Parametre som spenning, frekvens, impedans, kjølemetode og kapslingsbeskyttelse kan skreddersys for å møte spesifikke prosjektbehov.



Hvilke standarder skal en 1000 kVA transformator overholde?

En pålitelig 1000 kVA transformator bør overholde internasjonale standarder som IEC, ANSI eller IEEE. Sertifisering sikrer ytelse, sikkerhet og kompatibilitet med lokale kraftsystemer.



Hvordan velge riktig 1000 kVA transformator for prosjektet ditt?

For å velge riktig 1000 kVA transformator, vurder:

• Installasjonsmiljø (innendørs vs utendørs)
• Belastningskrav
• Budsjett og livssykluskostnad
• Sikkerhets- og vedlikeholdsbehov

Tørr type er ideell for innendørs sikkerhet, mens olje nedsenket er bedre for hard-bruk utendørs.



Hva påvirker prisen på en 1000kVA oljenedsenket transformator?

Kostnaden for 1000kVA oljenedsenket transformator avhenger av:

• Kjernematerialkvalitet (CRGO stål)
• Viklemateriale (kobber vs aluminium)
• Tapsnivå (standard vs-energieffektiv)
• Merkevare og sertifisering
• Tilpasningskrav
