Hvor mye veier en 1000 kVA olje-nedsenket transformator? Faktorer som påvirker vekt og vanlige data

Når du planlegger en elektrisk transformatorstasjon eller industriell kraftoppgradering, er det like viktig å forstå de fysiske spesifikasjonene til utstyret ditt som de elektriske karakterene. Et av de hyppigste spørsmålene vi får er:"Hvor mye veier en 1000 kVA olje-transformator?"Vekt påvirker alt fra fraktkostnader og krankrav til den strukturelle utformingen av installasjonsputen.



Som profesjonell, Tier-11000 kVA olje-nedsenket transformator produsent,GNEEspesialiserer seg på utvikling av høyytelses distribusjonsløsninger{{0} som oppfyller globale standarder som IEC 60076 og ANSI/IEEE. Ved å operere fra vår-moderne--fabrikk leverer vi presisjons-konstruerte transformatorer med gjennomsiktige tekniske data for å sikre at prosjektets logistikk er sømløs.



I denne veiledningen vil vi bryte ned de typiske vektområdene og de spesifikke komponentene som bidrar til den totale massen til en 1000 kVA-enhet.





Den totale vekten av en1000 kVA olje-nedsenket transformatorer ikke et enkelt fast nummer. Det varierer basert på produsentens design, effektivitetsklassen, og viktigst av alt, viklingsmaterialet som brukes.



Generelle vektanslag

I gjennomsnitt en standard1000 kVA olje-nedsenket transformatorvil veie mellom1800 kg og 2800 kg (ca. 3968 lbs til 6172 lbs).

• Aluminium-viklede enheterfaller vanligvis på den lettere enden av dette spekteret (ca.. 1800 kg - 2200 kg).
• Kobber-sårede enheterer betydelig tyngre på grunn av metallets tetthet (ca.. 2300 kg - 2800 kg).



Disse tallene inkluderer "transportvekten" (enheten med olje) og den "aktive delen" (kjerne og spoler). Det er viktig å forstå disse variasjonene for å sikre at transportkjøretøyet og fundamentet er riktig vurdert.



1000 kVA olje-nedsenkede transformatorer veies





Flere interne komponenter dikterer den endelige skalaavlesningen av a1000 kVA olje-nedsenket transformator. Som produsent optimaliserer GNEE disse komponentene for å balansere effektivitet med strukturell integritet.



Den aktive delen (kjerne og viklinger)

Den aktive delen er den tyngste interne komponenten. Den består av silisiumstålkjernen og de ledende viklingene.



• Kjernen:Høy-kvalitets, kaldvalset-korn-orientert (CRGO) silisiumstål brukes for å minimere tap. For en 1000 kVA enhet kan kjernen alene veie over 800 kg.



• The Windings:Som diskutert i tidligere guider, er kobber mye tettere enn aluminium. Mens en aluminiumsvikling må være fysisk større for å lede den samme strømmen, vil en kobbervikling med samme verdi fortsatt resultere i en tyngre total transformator.



Isolasjonsoljevolum

"Olje-nedsenket"-aspektet gir betydelig vekt. Oljen tjener to formål: isolasjon og kjøling. EN1000 kVA olje-nedsenket transformatorkrever vanligvis mellom400 og 600 liter transformatorolje. Gitt at transformatorolje har en tetthet på ca. 0,85 kg/L, tilfører oljen omtrent 340 kg til 510 kg til totalvekten.





Huset til1000 kVA olje-nedsenket transformatormå være robust nok til å holde den aktive delen og den tunge isolasjonsoljen uten å lekke eller deformeres under trykk.



Vekt av ståltank

Tanken er laget av-høykvalitets karbonstålplater. En 1000 kVA enhet krever en forsterket tank med en tykkelse som vanligvis varierer fra 5 mm til 8 mm. Tanken, inkludert bunnrammen og toppdekselet, legger til flere hundre kilo til totalvekten.



Kjøle radiatorer (finner)

For å spre varmen som genereres under drift,1000 kVA olje-nedsenket transformatorhar korrugerte finner eller radiatorer. Disse komponentene øker overflaten for luftkjøling. Fordi de er laget av stål og fylt med olje, bidrar de betydelig til "våtvekten" til enheten.



Hos GNEE bruker vi automatisert sveising for å sikre at disse radiatorene er -lekkasjesikre og strukturelt solide.

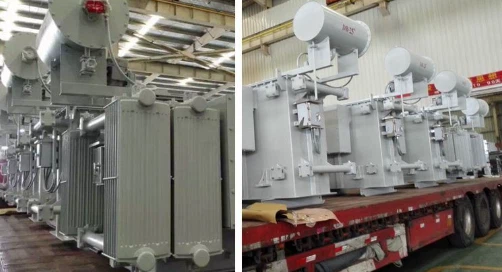

Teknikere som setter sammen ståltanken og korrugerte kjøleribber for en 1000 kVA transformator





For å hjelpe ingeniørteamet ditt med å planlegge, her er en standard datatabell for en GNEE1000 kVA olje-nedsenket transformator(Standard 10kV til 0,4kV).

Beskrivelse	Kobbervikling (GNEE Std)	Aluminiumsvikling (GNEE Std)
Totalvekt (ca.)	2.450 kg	1.950 kg
Oljevekt	480 kg	520 kg (større tank)
Aktiv delvekt	1.350 kg	950 kg
Tank og tilbehør	620 kg	480 kg
Dimensjoner (L x B x H)	1750 x 1100 x 1450 mm	1850 x 1200 x 1500 mm
Kjøletype	ONAN	ONAN

Merk: Disse verdiene er typiske estimater. Spesifikke vekter avhenger av effektivitetskrav (f.eks. nivå 2 vs. standardtap)





Når du velger GNEE som din1000 kVA olje-nedsenket transformatorprodusent, velger du nøyaktighet. Vi gir detaljerte «Som-bygget»-tegninger og vektsertifikater før enheten forlater fabrikken vår.



Kompetanse og pålitelighet

Våre ingeniører bruker avansert CAD og elektromagnetisk simuleringsprogramvare for å sikre at hvert gram materiale i1000 kVA olje-nedsenket transformatortjener et formål. Vi over-konstruerer ikke for å legge til unødvendig vekt, og vi underbygger ikke-og går på akkord med sikkerhet. Vår fabrikk følger ISO 9001 kvalitetsstyringssystemer, og sikrer at transformatoren du mottar samsvarer med spesifikasjonene som er lovet i tilbudet.



Sikker transport og installasjon

Å vite det nøyaktige1000 kVA olje-nedsenket transformatorvekter avgjørende for sikker håndtering. Vi tilbyr kraftige-løfteører og en forsterket bunnramme som egner seg for skrens eller rulling. Emballasjen vår er designet for internasjonal sjøfrakt, med vakuum-forseglet beskyttelse og robuste tre- eller stålrammer for å sikre at enheten kommer i perfekt stand.





Veier en høyere-effektiv transformator på 1000 kVA mer?
Generelt, ja. For å oppnå lavere tap bruker produsentene ofte mer silisiumstål i kjernen og mer ledende materiale i viklingene, noe som øker totalen1000 kVA olje-nedsenket transformatorvekt.



Kan GNEE tilpasse vekten for spesifikke stedsbegrensninger?
Mens fysiske lover begrenser hvor lett en transformator kan være, kan vi optimalisere tankdimensjonene og radiatoroppsettet for å passe spesifikke vektfordelingskrav for hustak eller mobile transformatorstasjoner.



Hvor mye veier en 1000 kVA transformator?

6800 lbs.

KVA 1000/1330. S/N GO# MVG 02269. Vekt6800 lbs.



Hva er strømmen til en 1000 kVA transformator?

For en 1000 kVA transformator ved 415V er fulllaststrømmen~1392A, med 75 % belastning ved 1044A. Bruk tommelfingerregelen: I ≈ kVA × 1,4 for raske estimater (1400A)



Hvor mange ampere er en 1000 kVA transformator?

En 1000 kVA-transformator brukes vanligvis i prosessen med å transformere en-høyspent strømforsyningslinje til en lav-strømforsyningslinje. Den bruker kilovolt-ampere som måleenheter for transformatorens tilsynelatende effekt (kVA). Den er i stand til å motstå en spenning på 120 ogen strømstyrke på 8333



Hva er en 1000kva transformator?

En 1000 kVA transformator eren elektrisk enhet som fungerer med en kapasitet på 1000 kVA (kilo volt ampere). KVA-klassifiseringen indikerer transformatorens maksimale kapasitet til å håndtere elektrisk kraft. Denne typen transformatorer brukes vanligvis for bruksområder med middels-til-høy ​​effekt der spenningsregulering er kritisk.







Beregning av1000 kVA olje-nedsenket transformatorvekter et viktig trinn i anskaffelsesprosessen din, og påvirker alt fra fundamentdesignet til bunnlinjen. Enten du velger en kobber-viklet enhet for sin kompakte vekt og effektivitet eller en aluminium-viklet enhet for sin lettere profil og kostnadsbesparelser, sikrer GNEE at de høyeste produksjonsstandardene oppfylles.
