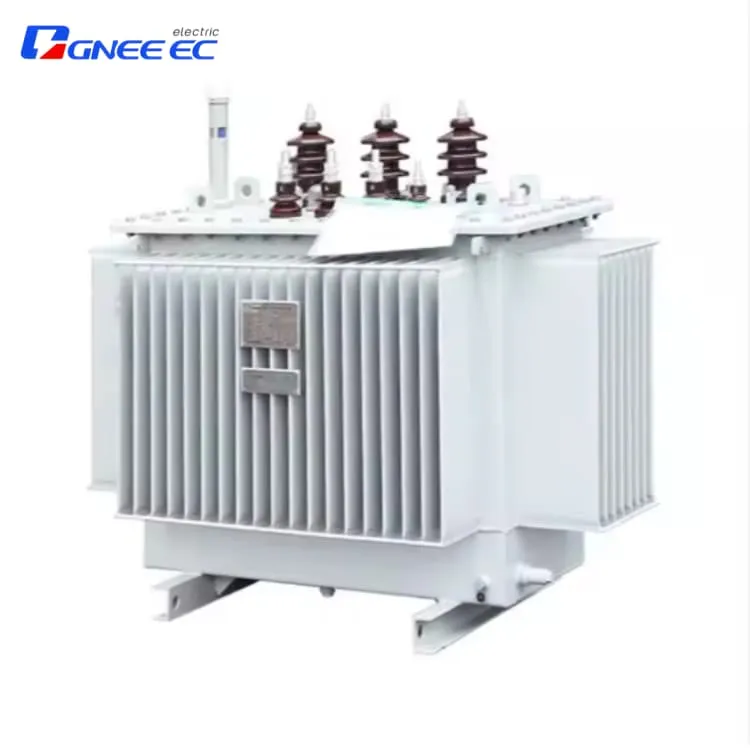

63KVA/10KV Fullt forseglet laminert kjernedistribusjonstransformator
Kjerneparametere:
Nominell kapasitet: 63KVA
Spenningsnivå: 10 kV/0,4kV
Frekvens: Valgfritt 50Hz/60Hz
Isolasjonsklasse: F -klasse (motstandsdyktig mot 155 grader)
Beskyttelsesklasse: IP55
Leveringsår og land: 2024, Brasil
Korte fordeler:
Enestående tetningsytelse
Høy effektivitet og energisparing
Lav støydesign
Har du spørsmål? GNEE salgsrepresentanter er tilgjengelige for live chat nå
Send e-post:sales@gneeelectric.com
Tlf:+8615824687445
Tetningsytelsesfordel Laminert kjernedistribusjonstransformator
Tetningsytelsen til denne fullt forseglede laminerte kjernetransformatoren er en av dens kjernekonkurransedyktige fordeler . Den vedtar en fullstendig sveiset tetningsprosess kombinert med høypresisjonstetningspakningsteknologi, som effektivt isolerer den ytre fuktigheten, støvet til å være i forhold til tradisjonell olje for å være en betydelig olje for å ha en betydelig olje for å være en betydelig olje for å ha en betydelig olje, Dissipation, den fullt forseglede designen reduserer ikke bare oljelekkasjrisiko, men unngår også sikkerhetsfare forårsaket av aldring av olje .
Den laminerte kjernestrukturen forbedrer forseglingsytelsen . Jernkjernen og viklingene er vakuumstøpt med epoksyharpiks, og danner en tett struktur uten luftavganger, og eliminerer muligheten for delvis utskrivning {} i tillegg. Temperaturer . Denne designen er spesielt egnet for distribusjonsscenarier (distribusjonstransformator), noe sikkerhet .
Produktparameter
|
S11 Kapasitet |
Nominell spenning og off-last tapping | Vektor Groupsymbol |
No-Load Tap (W) |
Lasttap (W) |
No-Load Current (%) |
Kort Kretsimpedans (%) |
||||
H . v (kv) |
Høyt trykk Trykk på rekkevidde (%) |
L . V (KV) |
||||||||
| 30 KVA | 11 10.5 10 6.3 6 |
±5% ±2x2.5% |
0.4 0.415 0.420 0.430 0.440 |
Dyn11 Yyn 0 |
100 | 630/600 | 1.5 | 4 | ||
| 50 KVA | 130 | 910/870 | 1.3 | 4 | ||||||
| 60 kVa | 150 | 1090/1040 | 1.2 | 4 | ||||||
| 75 KVA | 180 | 1310/1250 | 1.2 | 4 | ||||||
| 100 KVA | 200 | 1580/1500 | 1.1 | 4 | ||||||
| 125 KVA | 240 | 1890/1800 | 1.1 | 4 | ||||||
| 150 KVA | 280 | 2310/2200 | 1 | 4 | ||||||
| 200 KVA | 340 | 2730/2600 | 1 | 4 | ||||||
| 250 KVA | 400 | 3200/3050 | 0.9 | 4 | ||||||
| 300 kVa | 480 | 3830/3650 | 0.9 | 4 | ||||||
| 400 kVa | 570 | 4520/4300 | 0.8 | 4 | ||||||
| 500 kVa | 680 | 5410/5150 | 0.8 | 4 | ||||||
| 600 kVa | 810 | 6200 | 0.6 | 4.5 | ||||||
| 750 kVa | 980 | 7500 | 0.6 | 4.5 | ||||||
| 1000 KVA | 1150 | 10300 | 0.6 | 4.5 | ||||||
| 1250 KVA | 1360 | 12000 | 0.5 | 4.5 | ||||||
| 1500 KVA | 1640 | 14500 | 0.5 | 4.5 | ||||||
| 2000 KVA | 1940 | 18300 | 0.4 | 5 | ||||||
| 2500 KVA | 2290 | 21200 | 0.4 | 5 | ||||||
Installasjonsopplæring av laminert kjernedistribusjonstransformator
Trinn en: Grunnleggende forberedelser
Forsikre deg om at installasjonsstedet er nivå, med en fundamentlastbærende kapasitet større enn eller lik 2 tonn/㎡ . Bekreft transformatordimensjonene i henhold til tegningene, reserve ventilasjons- og vedlikeholdskanaler, og unngå å blokkere kjølehullene .
Trinn to: Utpakking av inspeksjon
Kontroller om tetningspakningene er intakte, og om det ikke er noen deformasjon av foringsrøret . bekreft at navneskiltparametrene samsvarer med rekkefølgen, og verifiser tilbehøret (jordingsledninger, isolerende bushings osv. .) .
Trinn tre: heis på plass
Bruk dedikerte heiseverktøy for langsom heising, unngå kollisjon med foringsrøret . Juster på nivå etter plassering, fikser fotboltene og installer vibrasjonsreduserende pads .}}}}}}}}}
Trinn fire: Kabling og testing
Koble høyspennings- og lavspentterminaler i henhold til koblingsskjemaet, og sikrer at kjølerørene til den olje-avmerket transformator er uhindret . Etter å ha fullført jording-behandlingen, utfør isolasjonsresistens-tester og ikke-belastningstester for å bekrefte at det ikke er noen abort-behandling
Forholdsregler:
Forsegelseskontroll: Lukk alle åpninger etter installasjon for å forhindre at utenlandske gjenstander kommer inn .
Miljøkrav: Sørg for god ventilasjon, unngå direkte sollys på det fullt forseglede foringsrøret for å forhindre lokalisert overoppheting .
Hvorfor velge oss?
GneeFølger strengt tatt den omfattende akseptstestingsprosessen for å sikre at ytelsen til hver enhet oppfyller standardene . Våre produkter og tjenester har blitt brukt vellykket i mer enn 50 land og regioner over hele verden . som en pålitelig global industriell partner, vi er alltid forpliktet til å hjelpe kunder med å oppnå sin bærekraftig utvikling gjennom høy kvalitet og produkter og PRODUKTITET PRODUKTITET
Støtte
• Forhåndssalg: Gratis teknisk rådgivning, tegning av gjennomgang og installasjonsopplæring .
• Ettersalg:
o Global garanti i 2 år; 5- årsgaranti på kjernekomponenter .
o 7 × 24- times fjernstøtte, feilrespons innen<24 hours.
o Bruksanvisning gitt .
SGS -sertifiseringssertifikat
Vår fabrikk
