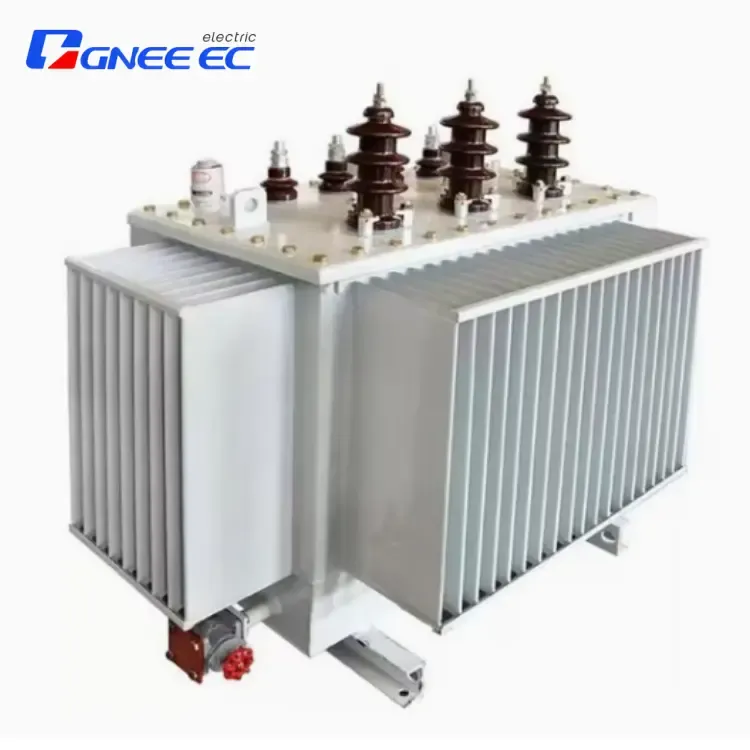

30 kVa/10 kV laminert kjernedistribusjonstransformator
Capacity: 30 kVA
Delivering År: 2024
Styr: Peru
Applikasjonsscenario: Strømforsyning for avsidesliggende fjellrike boligområder.
Advantage Beskrivelse: Lett laminert kjernedesign (som bare veier 120 kg) forenkler transport og installasjon i robust terreng; 30% forbedret kortslutningsresistens sikrer tilpasningsevne til tøffe nettforhold.
Har du spørsmål? GNEE salgsrepresentanter er tilgjengelige for live chat nå
Send e-post:sales@gneeelectric.com
Tlf:+8615824687445
Kjernefordeler
Kjernefordelene med den laminerte kjernedistribusjonstransformatoren stammer fra den laminerte kjerneteknologien:
Ultra-lav virvelstrømstap: Bruker 0. 35 mm Tykke silisiumstålark belagt med isolasjonslakk for å isolere virvelstrømstier, noe som reduserer kjernetap med over 25% sammenlignet med fast-core transformatorer, noe som forbedrer energieffektiviteten betydelig.
Høy effektive kraftoverføring: Optimized magnetic circuit design ensures >97% konverteringseffektivitet fra høyspenning (10 kV) inngang til lavspent (400 V) utgang, som oppfyller industrielle og boligfordelingsstandarder.
Holdbarhet og pålitelighet: Epoksy-bundet silisiumstålark forbedrer sjokk og vibrasjonsmotstand. Kombinert med antikorrosjonsbelegg oppnår transformatoren en 15-20- Års levetid, og overgår standard distribusjonstransformatorer.
Miljøtilpasningsevne: Laminert struktur minimerer termisk spenningskonsentrasjon, noe som muliggjør stabil drift i temperaturer som spenner fra -30 grad til +50 grad, ideell for utendørs installasjoner.
Kostnadsoptimalisering: Lett design (40% lettere enn solid-core transformatorer) reduserer transport- og installasjonskostnader, mens lave tapsegenskaper lavere langsiktige energiutgifter.
Produktparameter
| 11KV -serie på Load Tap Changer Oil Demmered Distribution Transformer Performance Parameters | |||||||||||||
| Høyspenning: 11 (6,6,3,1 0. 5,11) KV -tilkoblingssymbol: D, YN11 eller Y, YN0 Nominell frekvens: 50Hz/60Hz Lavspenning: {{0}}. 4 (0. 415,0.433) KV tapping av HV: ± 4x2.5% isolasjonsnivå: Li75 AC35/AC3 |
|||||||||||||
| Rangert kraft (KVA) |
Kortslutningsimpedans (%) | SZ18 (W) | SZ13 (W) | SZ11 (W) | No-Load Current (%) |
Lyd trykk DB (a) |
Vekt (kg) |
Total Dimension (MM) | |||||
| Uten belastning | Lastetap | Uten belastning | Lastetap | Uten belastning | Lastetap | L | W | H | |||||
| 200 | 4.0 | 300 | 2090 | 340 | 2320 | 380 | 2900 | 1.0 | 58 | 980 | 1700 | 830 | 1180 |
| 250 | 350 | 2460 | 395 | 2740 | 440 | 3420 | 0.9 | 58 | 1130 | 1700 | 880 | 1230 | |
| 315 | 420 | 2950 | 475 | 3280 | 530 | 4100 | 0.9 | 60 | 1300 | 1790 | 930 | 1290 | |
| 400 | 520 | 3560 | 580 | 3960 | 640 | 4950 | 0.8 | 60 | 1480 | 1870 | 930 | 1340 | |
| 500 | 610 | 4250 | 680 | 4715 | 760 | 5890 | 0.8 | 62 | 1710 | 1900 | 1010 | 1370 | |
| 630 | 4.5 | 780 | 5225 | 860 | 5810 | 960 | 7260 | 0.6 | 62 | 1950 | 2000 | 1070 | 1470 |
| 800 | 900 | 6400 | 1010 | 7110 | 1120 | 8890 | 0.6 | 64 | 2080 | 2100 | 1100 | 1720 | |
| 1000 | 1090 | 7490 | 1220 | 8320 | 1360 | 10400 | 0.6 | 64 | 2180 | 2300 | 1120 | 1750 | |
| 1250 | 1260 | 8860 | 1400 | 9840 | 1560 | 12300 | 0.5 | 67 | 3150 | 2430 | 1190 | 1980 | |
| 1600 | 1540 | 10580 | 1720 | 11760 | 1920 | 14700 | 0.5 | 67 | 4220 | 2620 | 1260 | 2080 | |
| 2000 | 5.0 | 1805 | 13400 | 2040 | 14880 | 2270 | 18600 | 0.4 | 69 | 4600 | 2720 | 1300 | 2110 |
| 2500 | 2140 | 15550 | 2410 | 17280 | 2680 | 21600 | 0.4 | 69 | 5500 | 2820 | 1360 | 2170 | |
| Merk: Parametrene ovenfor er bare for utforming og valg av referanse, og de endelige parametrene er underlagt det faktiske produktet. | |||||||||||||
Arbeidsprinsipp for den laminerte kjernedistribusjonstransformatoren
Den laminerte kjernetransformatoren opererer basert på elektromagnetisk induksjon:
Magnetisk kretsdannelse: Den laminerte kjernen består av hundrevis av 0. 35 mm silisiumstållag, hver isolert og bundet for å danne en lukket magnetkrets, optimalisere flukskonsentrasjon og baneffektivitet.
Gjeldende konvertering: Høyspenningsviklingen (10 kV) genererer et vekslende magnetfelt, noe som induserer en proporsjonal spenning (f.eks. 400 V) i lavspenningsviklingen via fluksoverføring gjennom kjernen.
Eddy strømundertrykkelse: Isolasjonslag (f.eks. Oksidbelegg) mellom silisiumstålark blokkerer virvelstrømbaner, slik at bare vertikal magnetisk fluksstrøm for å minimere energitapet.
Optimalisering av varme spredning: Gap mellom laminasjoner skaper naturlige kjølekanaler, komplementert av radiatorer for å begrense temperaturstigningen til mindre enn eller lik 65 grader, noe som sikrer stabil langvarig drift.
Spenningsmatching: Justere svingforholdet mellom høy- og lavspent viklinger (f.eks. 10 kV/400 V) samsvarer nøyaktig med nettkrav, egnet for hierarkiske kraftdistribusjonsscenarier.
Detaljerte bilder
Gjeldende miljøer
30 KVA/10 KV -laminert kjernedistribusjonstransformator er mye anvendelig i:
Industrielle innstillinger:
Fabrikkgulv og produksjonslinjer som krever stabil kraft med lav harmonisk interferens.
Urban distribusjon:
Installert på stolper eller bakkemontert for å levere sikker 400 V lavspenningskraft for bolig- og kommersielle områder.
Eksterne områder:
Fjelllige eller øyområder med svake rutenett, og utnytter sin kortslutningsmotstand og lett design for å overvinne transportutfordringer og tøffe klima.
Ekstreme miljøer:
Salt Mist Resistance and Dust Protection (IP23 Rating) Drakt Kyst- eller støvete industrisoner, og minimerer vedlikeholdsbehov.
Nødkraft:
Sammen med generatorer for å gi midlertidig strøm for katastrofehjelp eller infrastrukturprosjekter.
Note: I samsvar med IEC 60076 -standarder, støtter utendørsvegg eller bakkemontering. Krever 2 m × 1,5 m vedlikeholdsklarering.
video
Hvorfor velge oss?
GNEE følger strengt den omfattende akseptstestingsprosessen for å sikre at ytelsen til hver enhet oppfyller standardene. Våre produkter og tjenester har blitt brukt vellykket i mer enn 50 land og regioner rundt om i verden. Som en pålitelig global industriell partner er vi alltid opptatt av å hjelpe kunder med å oppnå deres bærekraftige utviklingsvisjon gjennom høykvalitetsprodukter og full prosess.
Støtte
• Forhåndssalg: Gratis teknisk rådgivning, tegning av gjennomgang og installasjonstrening.
• Ettersalg:
Global garanti i 2 år; 5- årsgaranti på kjernekomponenter.
7 × 24- times fjernstøtte, feilrespons innen<24 hours.
Bruksanvisning.
SGS -sertifiseringssertifikat
Produksjonsmiljø
Vår fabrikk
Pakking og levering
FAQ
Q1: Hvordan velge mellom olje-avmerket, tørrtype eller amorf legeringstransformatorer basert på behov?
A: Olje-nedsatte transformatorer (f.eks. 30-2500 kva/10 kV olje-avmerket trefaset dual-winding):
Gjeldende scenarier: Store fabrikker, transformatorstasjoner, utendørs høyspent kraftfordeling.
Fordeler: Utmerket varmeavledning for høye belastninger og miljøer med høy temperatur, men krever brannforebygging av brann og oljelekkasje.
Tørre type transformatorer (f.eks. Epoksyharpiks-støpt type, tørr-type dual-winding):
Gjeldende scenarier: Innendørs installasjoner (f.eks. Datasentre, kommersielle bygninger), miljøer med strenge brannsikkerhetskrav.
Fordeler: Ingen isolasjonsolje, forurensningsfri, lav støy, men krever ventilasjon for varmeavledning.
Amorfe legeringstransformatorer (f.eks. Amorf tørrtype):
Gjeldende scenarier: Grid-end applikasjoner, strømforsyning på landsbygda, energieffektive systemer.
Fordeler: Reduserer tap uten belastning med over 70%, høyere effektivitet enn tradisjonelle transformatorer, ideelle for langsiktig lav belastningsoperasjon.
Q2: Hvilket utstyr er egnet for likerettertransformatorer (30-3200 kva likerettertype)?
A: Designet spesielt for likeretterutstyr, for eksempel:
Elektroplaterende linjer, elektrolytiske celler.
Produksjon av aluminium/kobberelektrolyse.
DC Motor Drive Systems.
Funksjoner: Trefaseinngang, justerbar DC-spenningsutgang. Merk: Harmoniske belastninger kan påvirke transformatorens ytelse.
Q3: Hva er forskjellene mellom prefabrikkerte transformatorstasjoner (europeisk stil) og kombinerte transformatorer (kombinert type)?
A: Prefabrikkerte transformatorstasjoner:
Høy integrasjon: Inkluderer transformatorer, lavspentskap og beskyttelsesenheter som er forhåndsinstallert i værbestandige/brannsikre kabinetter.
Gjeldende scenarier: Raskt distribuerte utendørs kraftsystemer (f.eks. Midlertidige konstruksjonssteder, eksterne områder).
Kombinerte transformatorer:
Funksjonell integrasjon: kombinerer vanligvis transformatorer, måleenheter og beskyttelsesutstyr for å forenkle strømfordelingen.
Gjeldende scenarier: Kraftfordelingsknutepunkter for små/mellomstore fabrikker eller kommersielle komplekser.
Q4: Hva er spenningsjusteringsmetoden for 30-2500 KVA dual-Winding ikke-justerbare spenningstransformatorer?
A: Ikke-justerbar type: Fast utgangsspenningssett på fabrikken (f.eks. 10 kV inngang → 400 V utgang); Ingen justering på stedet.
Gjeldende scenarier: Stabile spenningsmiljøer med minimale belastningssvingninger (f.eks. Faste produksjonslinjer).
For spenningsjustering, velg på last-tap-skiftende transformatorer (tilpassbar).
Q5: Hva er temperaturmotstanden og levetiden til epoksyharpiks-støpt tørr-type transformatorer?
A: Temperaturmotstand: Klasse F (155 grader) eller klasse H (180 grader), med overbelastningskapasitet opp til 1,5 × nominell effekt.
Levetid: Over 20 år under normal drift, men krever regelmessige inspeksjoner av svingete isolasjon og kjølesystemer.
