Henan GNEE Electric Co., Ltd. er en av de mest pålitelige produsentene og leverandørene av pv-kombiboks i Kina. Hvis du skal kjøpe tilpasset pv-kombiboks laget i Kina, velkommen til å få tilbud fra fabrikken vår. Kvalitetsprodukter og rimelig pris er tilgjengelig.
Hva er en PV Combiner Box?
A PV-kombinasjonsbokser et værbestandig elektrisk kabinett installert mellom solcellepanelet og omformeren. Den samler likestrømseffekten fra flere solcellepanelstrenger, kombinerer dem på en felles samleskinne og ruter den kombinerte kraften til omformeren gjennom et enkelt tilkoblingspunkt.
Uten en PV-kombinasjonsboks ville en stor solcelleinstallasjon kreve å kjøre et separat par DC-kabler fra hver streng direkte til omformeren. Et 12-kommersielt taksystem vil bety 24 individuelle DC-kabler – et installasjonsmareritt og en betydelig kilde til kablingsfeil og feilrisiko. PV-kombinasjonsboksen løser dette ved å sentralisere alle strengforbindelser til ett organisert, beskyttet og servicebart punkt.
Utover enkel kabelkonsolidering, det modernesolcellekombinasjonsbokser en komplett beskyttelseshub: den inneholder DC PV-sikringer som beskytter hver streng uavhengig, en Type 2 DC SPD som beskytter mot lyn- og overspenningsskader, og en DC-isolatorbryter som tillater sikker frakobling av hele arrayen for vedlikehold - alt inne i en enkelt IP65 værbestandig innkapsling.

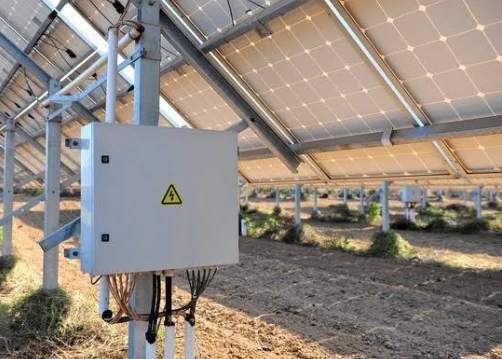

Solar PV systemarkitektur - PV array strenger kobles til solcellekombinasjonsboksen
Ikke sikker på hvor mange strenger du trenger å kombinere? Våre ingeniører kan hjelpe deg med å spesifisere riktig PV-kombinasjonsbokskonfigurasjon.
Nøkkelfunksjoner i vår PV-kombiboks
Konstruert for sikkerhet, pålitelighet og ytelse i krevende solenergimiljøer
Omfattende overspenningsbeskyttelse
Innebygd- Type 2 DC SPD (IEC 61643-31) med Imax 40kA klemmer lyninduserte overspenninger og svitsjetransienter, avleder energi til jord og beskytter omformerens DC-inngangskretser.
Per-streng overstrømsbeskyttelse
Hver strenginngang har en dedikert DC PV-sikring (IEC 60269-6, 10x38 mm keramisk kropp, 16A/1000V DC). En defekt streng isoleres umiddelbart uten å påvirke gjenværende operasjonelle strenger.
Sikker DC-isolasjonsbryter
Front-tilgjengelig roterende DC-isolator (last-bryter, 1000V DC / 32A) gir enkelt-frakobling for sikkert vedlikehold. Solcellepaneler fortsetter å generere spenning selv når omformeren er av.
Strengeovervåking (valgfritt)
Sann-tidsmåling av strøm (I), spenning (V), temperatur (T), SPD-helse og bryterstatus per streng. SCADA-kompatibel for ekstern ytelsesovervåking og målrettet vedlikehold.
IP65 værbestandig kapsling
Kapsling av polykarbonat eller stål klassifisert IP65/IP66, støvtett og vanntett med UV-motstand. Driftstemperatur fra -20 grader til +60 grader, som dekker alle utendørs installasjonsmiljøer.
Anti-omvendt strømbeskyttelse
Innebygd- anti-reversdiode forhindrer reverserende strøm fra friske strenger til en defekt eller skyggelagt streng, og beskytter panelene mot overoppheting og forlenger systemets levetid.
Tekniske spesifikasjoner for PV Combiner Box
Komplette elektriske og mekaniske parametere for konkurransegrunnlag og prosjektspesifikasjoner
| Ingen. | Parameter | Enhet | Verdi |
|---|---|---|---|
| 1 | Nominell likespenning | V DC | 1000 / 1500 |
| 2 | Maks DC åpen-kretsspenning | V DC | 1000 / 1500 |
| 3 | Nominell strøm per streng | A | Mindre enn eller lik 20 |
| 4 | Maks utgangsstrøm | A | 63 - 630 |
| 5 | Antall inndatastrenger | - | 1 / 2 / 3 / 4 / 6 / 8 / 12 / 16 / 24 |
| 6 | DC PV sikringsklassifisering | A / V | 16A / 1000V DC (IEC 60269-6) |
| 7 | DC SPD type | - | Type 2 (IEC 61643-31) |
| 8 | SPD Imax | kA | 40 |
| 9 | SPD opp (spenningsbeskyttelsesnivå) | kV | Mindre enn eller lik 4,0 |
| 10 | DC isolator bryter vurdering | V/A | 1000V DC / 32A (last-brudd) |
| 11 | Beskyttelsesgrad | - | IP65 / IP66 |
| 12 | Innkapslingsmateriale | - | Polykarbonat (PC) / Kaldt-valset stål |
| 13 | Driftstemperatur | grad | -20 til +60 |
| 14 | Anti-reversdiode | - | Valgfritt (standard på forespørsel) |
| 15 | Strengeovervåking | - | Valgfritt (I, V, T, SPD-status, bryterstatus) |
| 16 | Samsvarsstandarder | - |
IEC 61439-2, IEC 61643-31, IEC 60269-6, IEC 60364-7-712, UL 1741 |
DC Combiner Box vs AC Combiner Box: Kritiske forskjeller
DC- og AC-kombinasjonsbokser er IKKE utskiftbare. Bruk av AC-komponenter på DC-siden er en brannfare.
| Parameter | DC kombiboks | AC kombiboks |
|---|---|---|
| Installasjonsposisjon | PV array → Inverter DC-inngang | Inverter AC-utgang → Grid |
| Driftsspenning | 600 - 1500V DC | 230V / 400V AC |
| Overstrømsenheter | DC PV-sikringer (IEC 60269-6) eller DC MCBer | Standard AC MCBer |
| SPD-standard | IEC 61643-31 (DC-spesifikk) | IEC 61643-11 (AC-standard) |
| Bueutryddelse | Aktiv DC-bueslukking kreves | Naturlig vekselstrøm null-utryddelse |
| Brukes med | String-invertere, sentrale invertere | Mikro-vekselrettere, vekselrettere med flere strenger |
| Utskiftbare? | INGEN - brannfare | INGEN - brannfare |
Note:Likestrømsbuer-slukker ikke selv ved null-kryssinger. Installer aldri AC-sikringer, MCB-er eller SPD-er på DC-siden av et PV-systemtem.
DC-kombinasjonsboks vs AC-kombinasjonsboks
Typer PV-kombibokser
Velg riktig kombinasjonsbokstype for dine krav til solcelleinstallasjon

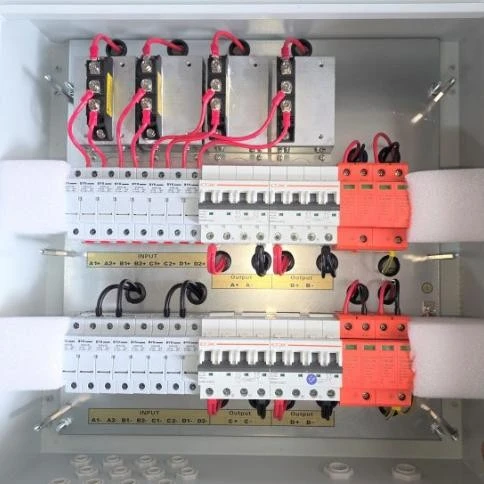

Standard PV-kombiboks
Den vanligste typen, designet for å kombinere flere DC-innganger fra et solcellepanel til en enkelt utgang. Ideell for standard solcelleinstallasjoner der enkelhet og effektivitet er nøkkelen. Inkluderer sikringer, SPD og samleskinne.
Koble fra PV Combiner Box
Tilbyr den ekstra funksjonaliteten ved å koble fra solcellepanelet på ett enkelt punkt via en innebygd- DC-isolatorbryter. Gir et ekstra lag med sikkerhet, som tillater raske og enkle avstengninger under nødsituasjoner eller vedlikehold.
AFCI PV kombiboks
Buefeilkretsavbryterkombinasjonsbokser oppdager lysbuefeilsignaler og avbryter kretsen før feil utvikler seg til brann. Utmerket valg for installasjoner der brannsikkerhet er et hovedanliggende. Påkrevd i noen jurisdiksjoner.
Smart PV kombiboks med overvåking
Utstyrt med strengovervåkingsmoduler som måler I, V, T, SPD helse og bryterstatus i sanntid. SCADA-kompatibel for bruksanlegg-skala. Muliggjør målrettet vedlikehold og optimalisering av ytelsesforhold (PR).
Når trenger du en PV-kombiboks?
3--strengsregelen forklart – forankret i IEC 60364-7-712
En PV-kombinasjonsboks blir viktig når solsystemet ditt har3 eller flere PV-strengerkoblet parallelt til samme inverter MPPT-inngang.
Når flere strenger er koblet parallelt uten individuell strengbeskyttelse, kan en defekt streng (forkortet eller sterkt skyggelagt) trekkeomvendt strømfra de sunne parallelle strengene. Denne tilbake-matede strømmen flyter gjennom den defekte strengens celler og kabler, og forårsaker lokal overoppheting, akselerert nedbrytning og i alvorlige tilfeller brann.
Per-strengen DC PV-sikringer inne i en kombinasjonsboks forhindrer dette ved å isolere den defekte strengen umiddelbart etter feildeteksjon. For 1-2 strenger er de fleste moderne omformere med innebygde MPPT-innganger tilstrekkelig.
Har du mer enn 3 solstrenger? Få en tilpasset PV-kombinasjonsbokskonfigurasjon i dag.
Bruksområder for PV-kombibokser
Klarert på tvers av solcelleinstallasjoner i bolig-, kommersielle og bruksskala-
☀️Utility-Skala solenergianlegg
Sentrale inverter PV-anlegg med hundrevis av strenger bruker DC-kombinasjonsbokser for å organisere array-kabling, redusere kabelføringer og aktivere streng-nivåovervåking for optimalisering av ytelsesforhold.
🏢 Kommersielle taksystemer
Kommersielle bygninger med 10-50+ strengmatriser drar nytte av kombinasjonsbokser for organisert kabling, overstrømsbeskyttelse og sikker vedlikeholdstilgang på hustak.
🏠Solsystemer for boliger
Større boliginstallasjoner med 3+-strenger bruker kompakte PV-kombinasjonsbokser for per-sikringsbeskyttelse og overspenningsvern i nærheten av omformeren.
🛣️Flytende solcelleanlegg
Spesialdesignede flytende PV-kombinasjonsbokser for solcelleinstallasjoner på vannforekomster, med forbedret korrosjonsmotstand og vanntette kapslinger for ekstreme miljøer.
🚀Solar Tracker Systems
Tracker-monterte solcelleanlegg bruker kombinasjonsbokser designet for dynamiske monteringsforhold, med strengovervåking integrert med sporingskontrollsystemer.
🔋Av-Grid- og hybridsystemer
Solcellesystemer uten-nett med batterilagring bruker PV-kombinasjonsbokser mellom array og ladekontroller/omformer, og sikrer sikker DC-isolasjon og beskyttelse.
Få tilbud på PV-kombiboks i dag
Send oss dine prosjektspesifikasjoner og motta et tilpasset tilbud innen 24 timer. Gratis ingeniørkonsultasjon inkludert.
FAQ
PV-kombinasjonsbokser samsvarer med IEC 61439-2 (lav-koblingsutstyr), IEC 61643-31 (DC SPD for solcelleanlegg), IEC 60269-6 (DC PV-sikringer), IEC 60364-7-712 (elektrisk installasjon for 171 og PVUS) inverter- og kombineringsutstyr). Komponenter må ha eksplisitte DC-spenningsklassifiseringer på eller over systemets maksimale åpen kretsspenning.
Hva er IP-vurderingen til en PV-kombinasjonsboks?
PV-kombibokser har vanligvis IP65 eller IP66 beskyttelsesgrad, noe som gjør dem støvtette, vanntette og egnet for utendørs installasjon i tøffe værforhold. Kapslingen er laget av polykarbonat (PC) eller kald-valset stål med UV-motstand for lang- utendørs holdbarhet. Driftstemperaturområdet er vanligvis -20 grader til +60 grader, og dekker alle utendørs installasjonsmiljøer.
Inkluderer en PV-kombinasjonsboks strengovervåking?
Høyere-spesifikasjoner PV-kombinasjonsbokser inkluderer strengovervåkingsmoduler som måler strøm (I), spenning (V) og temperatur (T) fra hver enkelt streng i sanntid. De overvåker også SPD-helsestatus og DC-bryterisolatorstatus. Disse dataene kan integreres med SCADA-systemer for kontinuerlig fjernovervåking, noe som muliggjør målrettet vedlikehold i stedet for full-systemdiagnostikk og forbedrer anleggets ytelsesforhold (PR) og avkastning.
Hvordan velger jeg riktig PV-kombinasjonsboks for prosjektet mitt?
Tenk på: (1) Antall inndatastrenger - velg en boks som har plass til alle parallelle strenger.
(2) DC-spenningsklassifiseringen - må samsvare med eller overstige systemets maksimale åpne-kretsspenning (1000V eller 1500V DC).
(3) Kompatibilitet med ledningsstørrelser - kommersielle systemer bruker større ledninger enn boliger.
(4) Terskel for overstrømsbeskyttelse - må håndtere forventede spenningstopper for systemstørrelsen din.
(5) Kapslings IP-klassifisering - høyere vurderinger nødvendig for fuktige eller tøffe miljøer. (6) Overvåkingsbehov - valgfritt for boliger, anbefalt for kommersiell og bruksmessig-skala.
Hvor skal en PV-kombinasjonsboks monteres?
Monter PV-kombinasjonsboksen på et lett tilgjengelig sted for vedlikehold. Produsenter anbefaler en nordvendt-posisjon (på den nordlige halvkule) for mer skygge gjennom dagen, siden direkte sollys kan føre til at interne ledninger overopphetes. Velg et sted beskyttet mot elementene og nær solcellepanelene for å minimere ledningslengden og redusere feilrisikoen. Selv om kabinetter er værbestandige, forlenger ekstra beskyttelse levetiden deres.
Hva er hensikten med en PV-kombinasjonsboks?
Hovedformålet med en fotovoltaisk (PV) kombineringsboks er å konsolidere utgangene fra flere solcellepanelstrenger til en enkelt hovedstrømforsyning før den går inn i omformeren.
Øker en solcellekombinasjonsboks spenningen?
Nei, en solcellekombiboks øker ikke spenningen
Hva er hensikten med en strengkombinasjonsboks i et solcelleanlegg?
En strengkombinasjonsboks kobler likestrømutgangene (DC) fra flere solcellepanelstrenger og slår dem sammen til en enkelt hovedmating som går til solcelleinverteren.
